XQJ-C型槽式电缆桥架的基本特性与应用场景

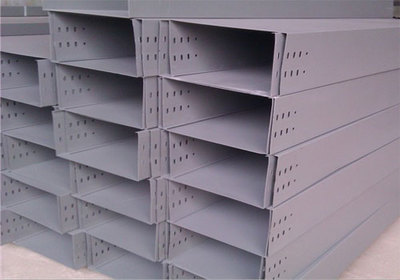

XQJ-C型槽式电缆桥架是一种全封闭型结构的电缆敷设装置，采用整张钢板弯制而成，具有较强的封闭性和防护能力。其核心优势在于对控制电缆的屏蔽干扰防护和重腐蚀环境适应性，特别适用于计算机电缆、通信电缆、热电偶电缆等高灵敏系统的敷设。典型应用场景包括高层建筑、厂房、电厂等对电缆防护要求较高的场所。

XQJ-C型槽式电缆桥架的规格与重量参数

主流规格及槽体重量

根据不同型号，XQJ-C型槽式桥架的规格（宽×高）和槽体重量如下表所示（部分型号）：

说明：高度为60mm、100mm时采用单排连接孔，150mm时为双排连接孔。

护罩重量参考

部分规格的护罩重量如下（配套槽体）：

• 规格100×50：1.35kg
• 规格400×200：9.3kg
• 规格600×200：22.1kg

XQJ-C型槽式电缆桥架的结构配件与表面处理

主要配件类型

XQJ-C型槽式桥架提供多种配件以满足复杂敷设需求，包括：

• 直通桥架（如XQJ-C-01A）
• 弯通：水平弯通（XQJ-C-02A）、垂直上弯通（XQJ-C-2B）等
• 三通/四通：水平三通（XQJ-C-3A）、上垂直等径三通（XQJ-C-3B）等
• 终端封头（XQJ-C-01B）
• 异径接头（XQJ-C-06A/B/C/D型）

表面处理方式

• 热镀锌：增强抗腐蚀能力，适用于潮湿或户外环境。
• 喷塑：提供多样化颜色选择，提升美观性和防护性。

选型注意事项

通过以上特性，XQJ-C型槽式电缆桥架能够满足高精度、高防护要求的电缆敷设场景，是工业与建筑电气系统中的重要配套设备。

1. 环境适配：重腐蚀环境优先选择热镀锌处理，室内干燥环境可选用喷塑型。
2. 载荷计算：根据电缆总重量和敷设跨度选择合适规格，参考槽体重量参数避免过载。
3. 配件兼容性：弯头、三通等配件需与直通桥架规格匹配，建议统一品牌采购以确保安装精度。
