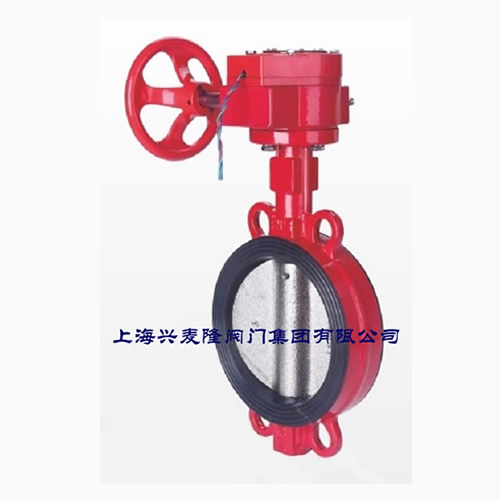

CBXH对夹信号蜗轮蝶阀
技术规范
设计标准：GB/T12238-2008、BS EN 593
连接标准：GB/T9113、BS
EN1092
PN10/PN16、AS 2129 TABLEE、JIS B2212 10K、
BS 10 TABLE D/E
顶法兰标准：ISO5211
阀杆：花键连接、平行四方、扁方
工作压力：PN10/16
适用温度：0℃-80℃
表面处理：环氧树脂粉末喷涂，符合ANSI/AWWA C550标准
主要外形连接尺寸
公称通径
尺寸（mm）
Inch
mm
A
B
M
H
H1
H2
H3
K
G
φD
C
φ2
L
ISO
5211
2”
50
140.5
64.5
150
208
151
65
108
90
59
53.9
43
14
32
F07
2.5”
65
153
72
150
208
151
65
108
90
59
65.2
46
14
32
F07
3”
80
157.5
86
150
208
151
65
108
90
59
79.7
46
14
32
F07
4”
100
176
100
150
208
151
65
108
90
59
105
52
16
32
F07
5”
125
191
112
150
208
151
65
108
90
59
130
56
16
32
F07
6”
150
202.5
128
150
208
151
65
108
90
59
156
56
20
32
F07
8”
200
243.5
162
200
298
223
77
121
125
75
207
60
26
45
F10
10”
250
273
194
200
298
223
77
121
125
75
253.3
68
26
45
F10
12”
300
311
223
250
298
223
77
121
125
75
301.9
78
28
45
F10
