用途说明和使用范围

1、本机是根据生产用自动旋转、连续压片的压片机微型化的机器，它主要用与制药、化工、食品、电子等工业部门工艺研究，确认颗粒状原料能否压制成片剂的重要设备。

2、本机适用于能压制成片剂（本机压力范围内）的。而且含粉量（100目以上）不超过10%的颗粒状原料的压制。

3、本机适用于压制4~12毫米的圆形、异形和刻字片剂。

4、本机不适用于半固体、潮湿颗粒、低熔点易吸潮原料和无颗粒的粉末压片。

另外物料要符合以下三点基本要求：

（1） 物料要干燥（越干越好）

（2） 物料的均匀度要高（40-80目粒状物料）

（3） 物料要有一定的粘性

主要技术参数

工作原理与主要结构

1、转台结构：转台是本机工作的主要执行件。有上、下轴承组件、主轴、转台等主要零件构成。转台的周围上均匀分布  付冲模，转台与主轴间由平键传递扭距。主轴支承在轴承上，由蜗轮副传动，花键连接，转动主轴，使转台旋转工作。

2、轨道机构：轨道有上轨道和下轨道组成的圆柱凸轮和平面凹轮，是上、下冲杆运动的轨迹。上轨道由上冲上行轨、上冲下行轨、上冲上平行轨、上冲下平行轨压下路轨等多块轨道组成。它们分别紧固在上轨道盘上。下轨道由下冲上行轨、下冲上行轨和充填挥组成。它们分别安装在下轨道座上。

3、充填调节装置：充填调节用于调节片剂重量。充填调节机构装置在主体的内部，在主体平面上可观察到月形的充填轨，它由螺旋的作用而上升或下降来控制充填量，转动圆盘调节时，顺时针充填量减少，反之加大。

4、片厚（压力）调节装置：通过调节下压轮上下来调节片厚（压力）。下压轮装在主体的槽内，它套在偏心轴上，外端连接在手轮上，当外部手轮调节时，偏心轴带动压轮上升或下降，即调节片厚（压力），借以控制片剂的厚度和硬度。上压轮上下调节也可作为调节装置，但在一般情况下不调。

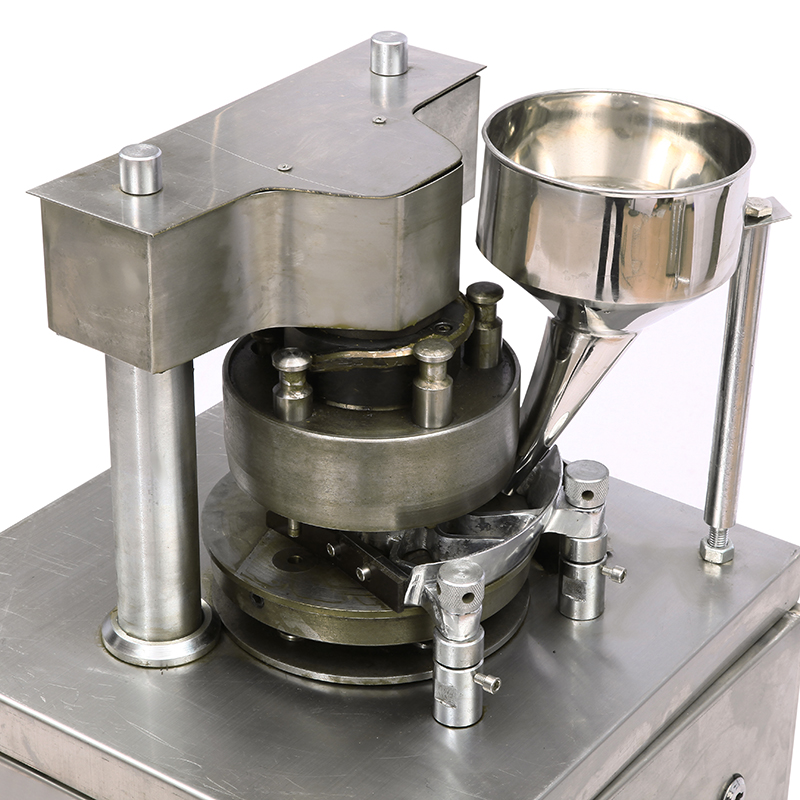

5、加料装置：该装置由加料斗、调节螺钉、加料器等组成。加料器为月形栅式加料器，它安装在转台上。加料器与转台工作面间隙及料斗的高度根据颗粒的流动性进行调节。

6、传动装置：该机的传动部分是由电动机、同步带轮及蜗轮减速箱、试车手轮等组成。电动机安装在底版的电机座上，电机启动后，通过一对同步皮带将动力传递到减速蜗轮幅上。电机转速是通过交流变频无级调速来调节的。打开两侧或后门，可直接观察并接触这些零件。

7、罩壳部分：该机外壳为全封闭，符合GMP要求。上半部分有四扇视窗围成，便于清扫和维修。下半部分有不锈钢门封闭，在一般情况下是锁紧关闭的，只有在维修和安装冲模时才打开此门。机器的正面安装一操作台。压片室与机器机器传动部分由不锈钢围罩隔开，保证压片室清洁及保护传动零件免受粉末污染、腐蚀

电器操作方法

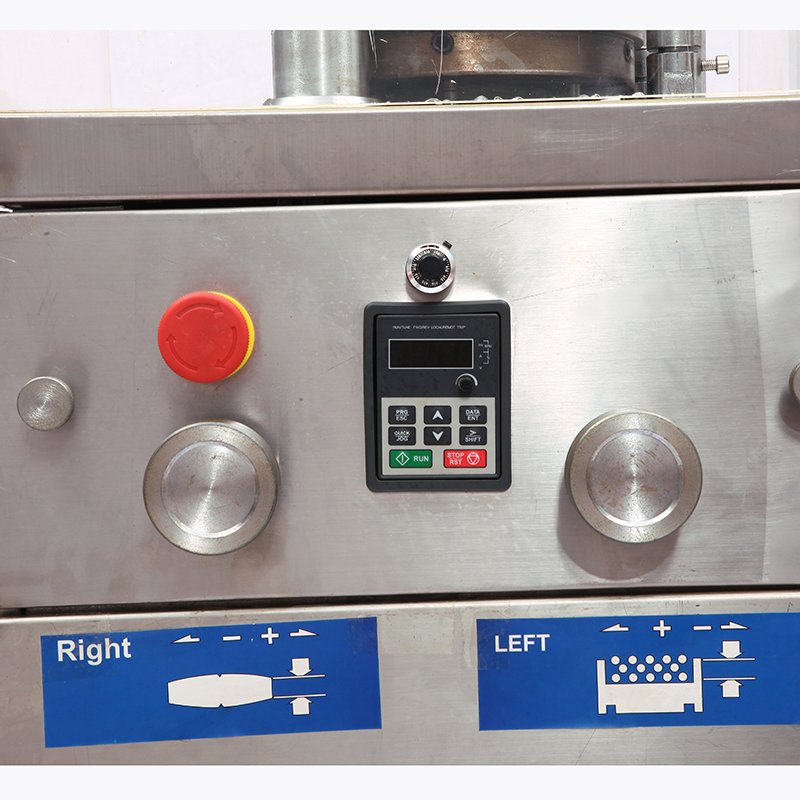

1、操作台操作面板

2、操作步骤：打开电箱门，合上电源开关，操作面板上指示灯亮，按一下“run”键，慢慢旋转变频旋钮，速度就会慢慢加上去，如需要紧急停车，按一下“stop”键，压片机就会立即停止运行。在压片结束后，打开电箱门切断电源。

机器的润滑

1、本机的一般机件润滑，在装置的外表有油嘴，可按油杯的类别分别注入润滑脂和机械油，每次开车前应加一次。中途可按轴承温升和运转情况添加。

2、蜗轮箱内加机械油，一般夏季选用N46、冬季选用N32。油量以蜗杆浸入一个齿面高为宜，可通过视窗观察油面的高低。使用半年左右，更换新油。

3、上轨道盘的润滑，每次使用前，用刷子刷点机械油润滑。

4、冲杆和轨道用N32机械油润滑，不宜过多，以防止油污渗入颗粒中而引起污染。

机器的保养

1、定期检查机件，每月进行1---2次，检查项目为蜗轮、蜗杆、轴承、压轮、曲轴、上下轨道等各活动部分是否转动灵活和磨损情况，发现缺陷应及时修复使用。

2、一次使用完毕或停工时，应取出剩余粉剂，刷清机器各部分的残留粉子。如停用时间较长，必须将冲模全部拆下，并将机器全部揩擦清洁，机件的光面涂上防锈油，用布蓬罩好。

3、冲模的保养应放置在专用箱内，使冲模全部浸入油中，并要保持清洁，勿使生锈和碰伤，尽量能定制专用箱以每一种规格装一箱，可避免使用时造成装错及有助于掌握缺损情况。

4、使用场所应经常打扫清洁，尤其对医药和食品的片剂制造更不宜有灰砂、飞尘存在。

5、电气元件要注意维护，定期检查，保持良好运行状态。冷却风机应定期用压缩空气清除积尘。

6、电气元件应注意工作环境条件（温度、湿度），在良好的环境下，将延长部件的使用寿命。

7、电气元件的维修，应由专业技术人员执行，特别是变频器更应小心从事，一般情况下应送专业厂家维修。

8、对机器电器部件作绝缘测试前，必须将变频器主回路控制线全部拆去，以免绝缘实验损伤变频器。对变频器单独作绝缘测试方法见变频器操作手册
