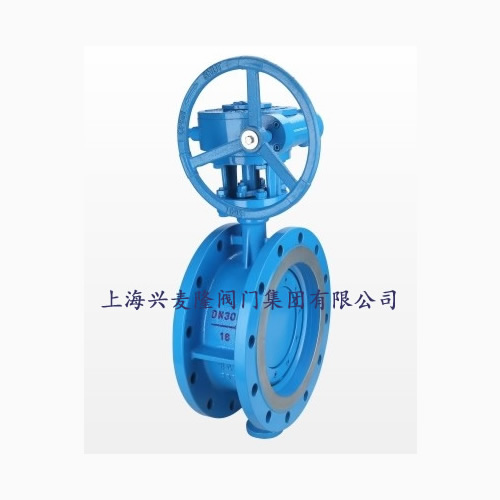

CBETB三偏心硬密封蝶阀
产品用途
本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上，是作调节流量和截断流体的理想装置。
产品特点
1、本蝶阀系吸收、消化国外技术，并结合国内用户意见和生产中积累的经验而精心研制的新一代产品。
2、采用三维偏心结构，阀体密封圈采用多层次密封圈结构，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄漏。
3、结构独特、操作灵活、省力、方便，使用寿命长。
4、耐高温、耐腐蚀、耐磨损的三维偏心。
执行标准
设计与制造
法兰连接
结构长度
试验与检验
GB/T
12238、JB/T8527
GB/T
9113、JB/T79、HG20592
GB/T
12221
GB/T
13927
主要技术参数
公称通径
DN(mm)
50~2000
50~500
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力 Ps(MPa)
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
零泄漏或<0.1xDNmm/s(符合GB/T13927标准)
适用温度
碳钢:-29°℃~425℃不锈钢:-40℃~600℃
适用介质
空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
连接方式
法兰、对夹、凸耳、焊接
驱动形式
蜗轮传动、气动传动、电动传动、液动传动
主要零件材料
零件名称
材料
阀体
铸钢、不锈钢、铬钼钢、合金钢、双相钢
蝶板
铸钢、不锈钢、铬钼钢、合金钢、双相钢
阀座
不锈钢、堆焊司太立等硬质合金
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
20Cr13、1Cr13不锈钢、铬钼钢、特殊材料
轴套
奥氏体不锈钢、304氮化
填料
柔性石墨、PTFE
填料压盖
铸钢、不锈钢
支架
铸钢、不锈钢
06
02
2024
上海兴麦隆 三偏心硬密封蝶阀 法兰蝶阀 三偏心蝶阀
来源:[上海兴麦隆阀门集团有限公司]
联系人：张先生
手机：13310131505
电话：-
传真：-
QQ：3167777773
Email：
地址：地区
品牌：Shinmyron
价格：面议
元/台
供应地：
产品型号：CBETB
