四川pp小型生产线挤出机东莞市九通机械有限公司全国统一服务热线：138-2574-4148  邵丽.

我公司专注加工设计：橡塑设备双辊开炼机、压片机（平板硫化机）、挤出造粒机组、挤片材机组、吹膜机组、流延膜机组、小型微型管材挤出机组、异形材挤出机、高速混合机等等.

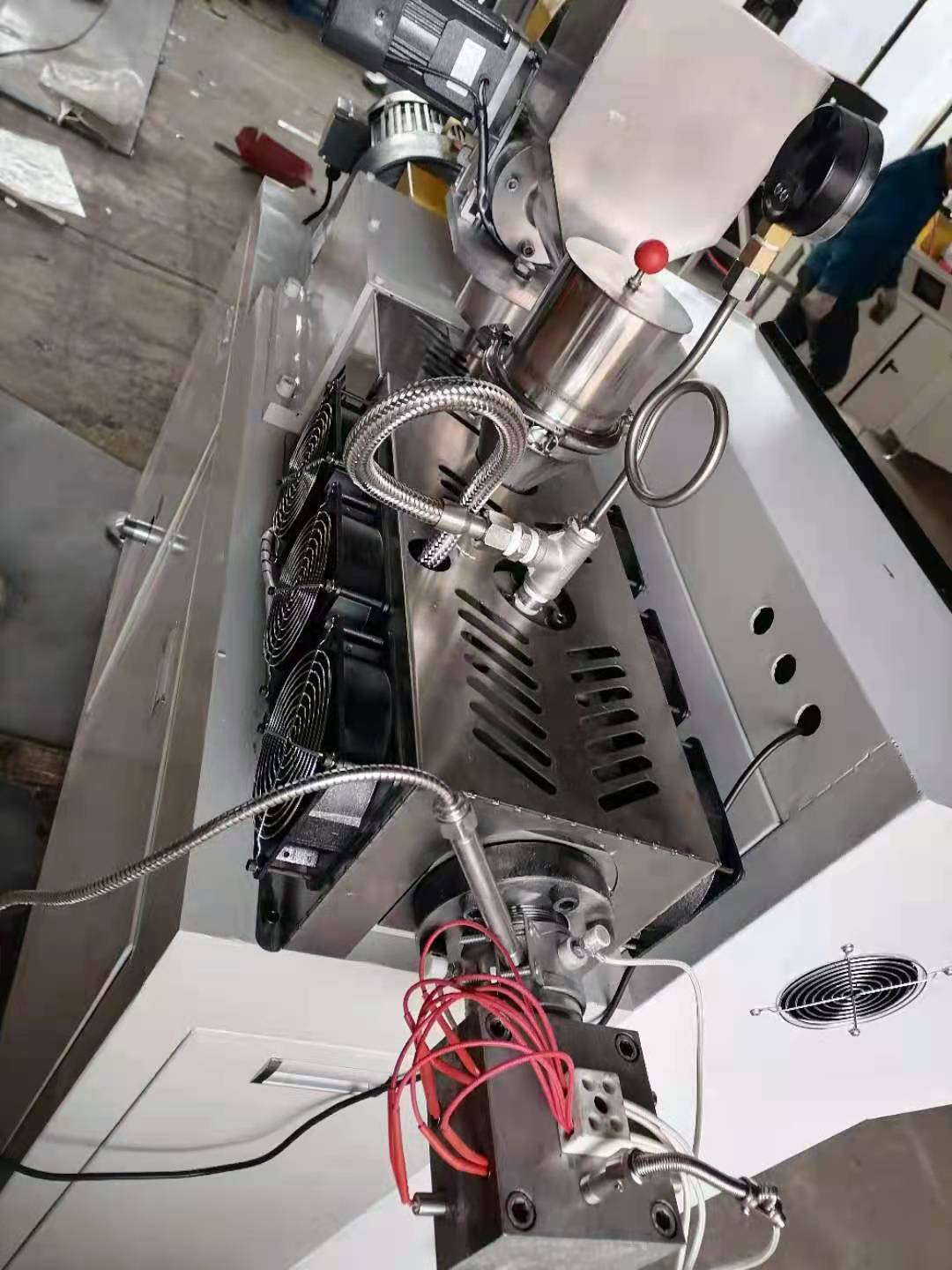

SHJ-20型双螺杆混炼机组技术基本参数（标准型）的实验室造粒机

1、 机组配置

A、 SHJ-20型双螺杆混炼挤出机组长径比40：1；

SHJ-20型双螺杆混炼挤出机喂料机0.75KW变频式双螺杆喂料机；

1、 齿轮减速箱

1） 减速比：3：1

2） 输出轴转速：0~500rpm

3） 输入轴转速：Max1500rpm

4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

2、 主机电机

1） 主机电机：4KW（交流电机）

2） 电机转速(MAX)：1500RPM

3、 螺杆

1） 螺杆直径：Φ21.7mm

2） L/D=40：1

3） 螺杆为平行同向积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。

6） 整体硬度HRC62~64。

4、 料筒

1） 机筒材质选用45钢为基体，八字孔采用双合金衬套，耐磨合金a-101（Fe-Cr-Ni-B+Carbide）硬度HRC60-64，机筒长度L=120mm/节；

2） 一节筒体为喂料筒体，第三节为预留辅助喂料筒体，第六节筒体为排气筒体，第七节筒体为挤出筒体，其余筒体为闭口筒体.

3） 软水循环系统（省略）

5、螺杆加热系统 （总功率约10KW）
