DZSF系列直线振动筛筛体结构：

筛体结构：筛体各部分均采用轧制钢板及型材焊接而成（部分组体间为螺栓连接）整体刚度好，牢固可靠。

筛框：DZSF型为优质木材，轻巧耐用，也可采用勾板式；ZKS型为勾板式或压板式，牢固可靠。

筛网：均为金属丝编织方孔筛网或钢板网、焊接网、条型网，也可按用户要求采用其它类型筛网。

筛体（振动部分）：由弹簧支承于下座架上

图示为座式，可根据用户需要改为吊挂式。

本筛机与摇板筛、电磁振动筛、旋振筛相比，有如下特点：

筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。

产品结构以及各部分功能说明：

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

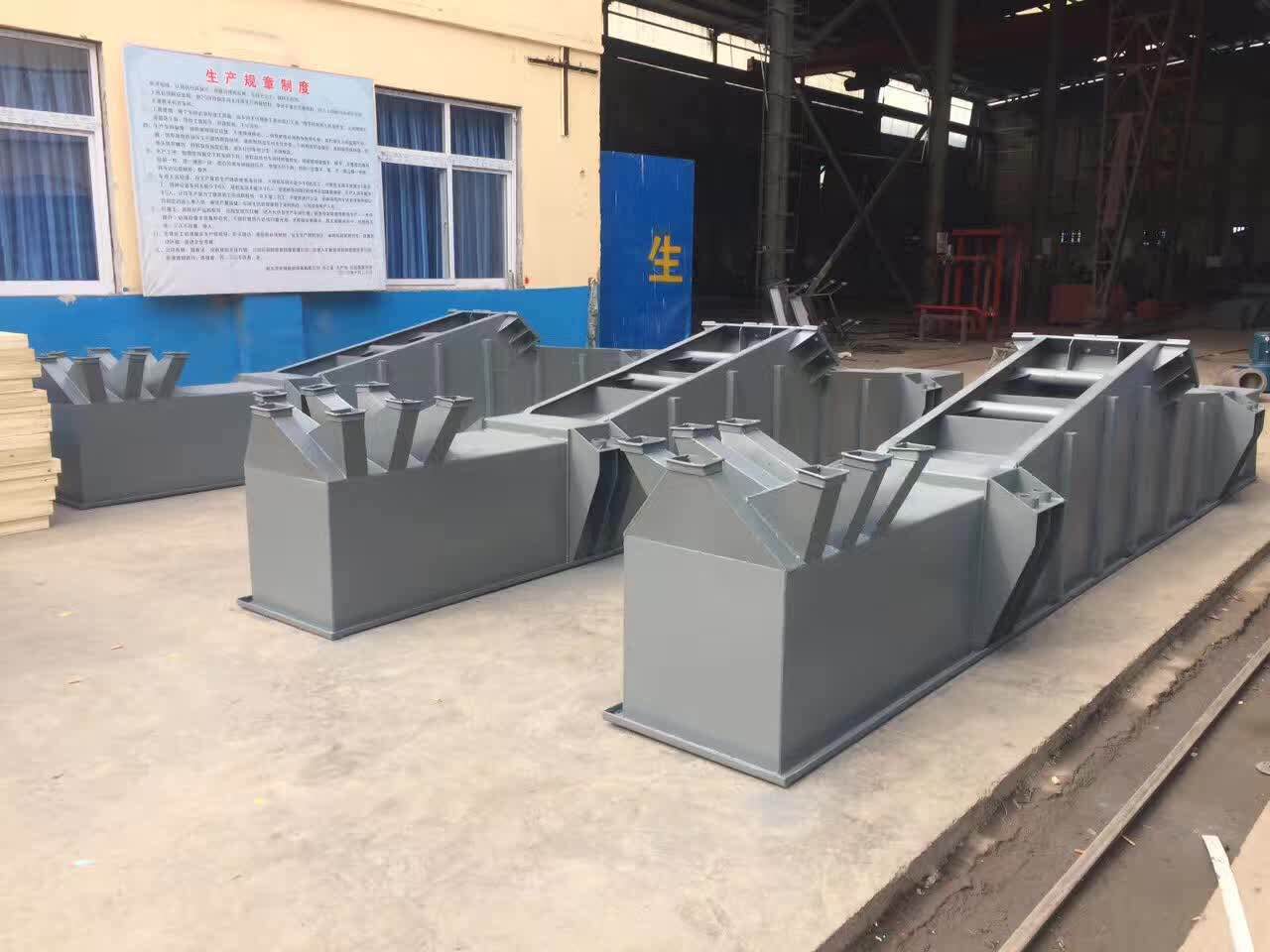

  1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
  2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
  3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
  4、振动电机(使用与维修方法详见振动电机使用说明书)。
  5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
  6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
  7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
