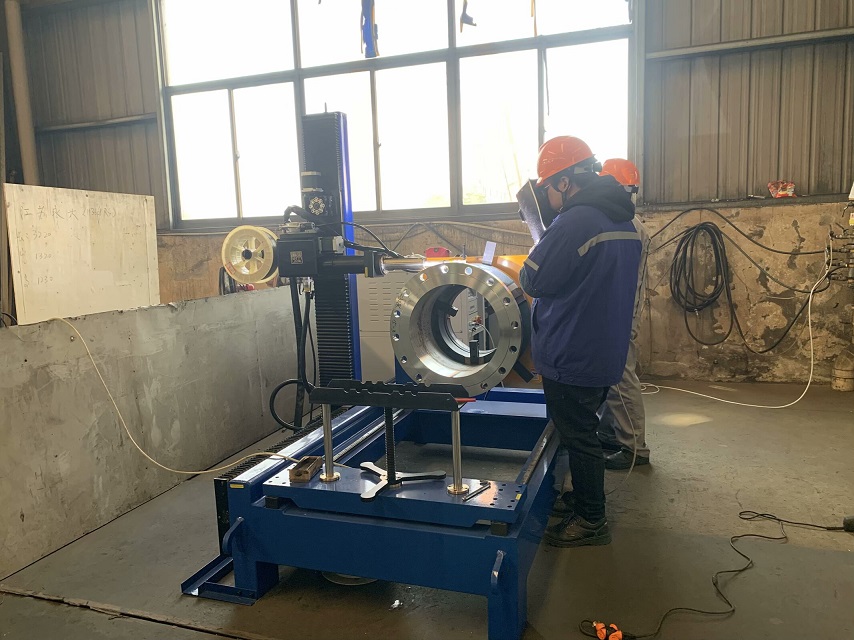

H3660系列自动焊的功能特点：
1、适应管管、管弯头、管三通、管高颈对接；管法兰、弯头法兰角接
2、适应碳钢、低合金钢、不锈钢、铜等多种材质的焊接
3、搭载氩弧焊焊接设备
4、整机一体式设计，结构紧凑、成熟可靠；三爪自定心卡盘旋转定位准确
5、三维焊接操作臂+全角度变位机+焊枪角度调节机构，保证了焊枪多位置、多角度转换
6、控制系统采用大屏幕触摸屏人机界面，编程方便
7、焊接工艺存储量为30套，可根据焊件规格，按编号直接调用相应焊接工艺
8、标配弧长跟踪系统（AVC）及焊枪横摆系统（OSC）
9、数控自动送丝机，具自动反抽丝功能和脉动送丝功能，送丝精度高
10、强制循环水冷系统，保证了整机长时间可靠运行
11、一键式操作，自动完成整个焊接过程；也可根据需要实时干预焊接参数
规格型号
H3661-T
H3662-T
H3663-T
焊件类型

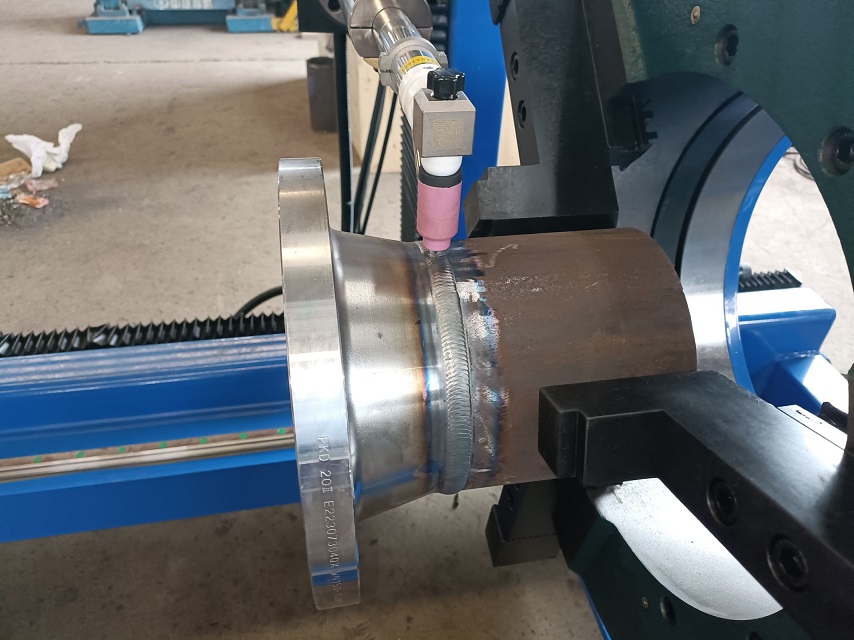

管管、管高颈法兰环缝及管法兰角焊缝焊接（可选配直缝焊接功能）
卡盘
中心通孔360mm；夹持外径Φ50～Φ600mm；
三爪自定心手动卡盘（可选配三爪自定心电动卡盘）
变位机
0～90°手动变位（可选配电动变位）；旋转半径500mm
托架
适应Φ50～Φ600mm；标配一组（可加装）
焊枪摆动器
摆幅0～20mm； 摆动速度0～20mm/s； 坡口侧停留时间0～5s
弧长跟踪器
跟踪范围0～40.0mm ；跟踪速度0～6mm/s；弧长跟踪精度0.2mm
氩弧焊自动送丝机
适应丝径1.0mm
焊枪
LD400水冷氩弧焊焊枪；变位角度0～90°
控制器
彩色触摸屏式控制器
存储量
可存储30套焊接工艺（选配直缝焊接时存储量为40套）
焊接层数
自动分层
焊接电源
松下YC-400TX氩弧焊电源（可选配松下热丝氩弧焊电源）
操作臂行程（mm）
（X×Y×Z）
1500×900×30
2500×900×30
3500×900×30
卡盘前部行程
1000
2000
3000
整机尺寸长×宽×高
（不含控制柜）
2000×1900×2000
3000×1900×2000
4000×1900×2000
输入电源
焊接电源30KW/380V/50Hz，控制系统1.0KW/220V/50Hz
