REXROTH比例换向阀R901469206 4WRDE10V1-100L-60/MXY/24A5；上海韦米机电设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！

产品简介：

力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
规格 6
组件系列 2X
大工作压力 315 bar
大流量 80 l/min
带电气位置反馈和外部电子元件的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WRE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)
带对中螺纹的线圈（7 和 8）
位置传感器 (9)
线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置
可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流量特性的节流横截面，
进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (8)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
功能：
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WRE…A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号示例：
4WRE6V16-22/G24K4/V
4→4 个主油口
WRE→带电气位置反馈的比例方向阀
6→通径6（通径10）
V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）
16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       额定流量 NG10（25 l/min，50 l/min，75 l/min）
22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K4→连接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型号  4WRE
规格  6
安装位置  任意位置，好为水平
周围温度范围  -20 … +70°C
存储温度范围  -20 … +80°C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作压力  315bar
大工作压力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
额定流量  4l/min  8l/min  16l/min  32l/min
液压油  HL、HLP
液压油温度范围  -20 … +80°C（+40 … +50℃）
粘度范围  20 … 380mm2/s（30 … 46mm2/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级
等级 20/18/15 符合 ISO 4406 (c)
滞后  ≤ 0.1%
反向死区  ≤ 0.05%
响应灵敏度  ≤ 0.05%
更改下列项时的零位漂移
液压油温度  ≤ 0.15%/10 K
工作压力  ≤ 0.1%/100 bar
电气
规格  6
电压类型  直流电压
大电流消耗
（放大器）  2A
（放大器（脉冲电流））  3A
电磁线圈电阻
20 °C 时的低温值  2.65Ω
大高温值  4.05Ω
启动时间 100%
高线圈温度  150°C
防护等级符合 DIN EN 60529  IP65（如果使用的是适合且正确安装的连接插头。）
电源  24V
电源电压范围  19,4 … 35V
德国力士乐REXROTH比例阀物料号和型号：
R901036556 4WRE6V16-22/G24K4/V-822

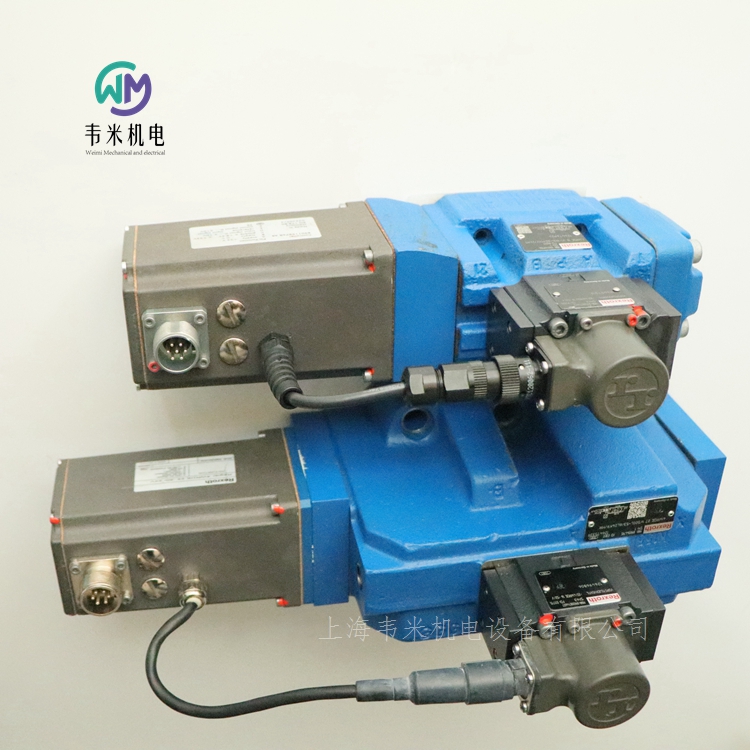

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的专业人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。

主营型号：

R901469206 4WRDE10V1-100L-60/MXY/24A5
R900510614 4WRDE10V1-100L-5X/6L24ETZ9/WG021M
R900512412 4WRDE10V1-100L-5X/6L24EZ9/MR
R900519413 4WRDE10V1-100L-5X/6L24TZ9/M
R900550274 4WRDE10V1-100P-5X/6L24Z9/V
R900520458 4WRDE10V1-100P-5X/6L24Z9/WG021MR-478
R900571558 4WRDE10V1-25R-5X/6L24ETZ9/M
R900527096 4WRDE10V1-50L-5X/6L24ETZ9/M
R900538264 4WRDE10V1-50L-5X/6L24EZ9/MR
R900522376 4WRDE10V1-50L-5X/6L24EZ9/MR-116
R900548005 4WRDE10V1-50L-5X/6L24TZ9/M-280
R900533904 4WRDE10V1-50L-5X/6L24TZ9/MR
R900532167 4WRDE10V1-50P-5X/6L24Z9/WG021MR
R900550176 4WRDE10V1-50S-5X/6L24Z9/WG021MR-478
R900516629 4WRDE10V100L-5X/6L24ETZ9/M
R900523829 4WRDE10V100L-5X/6L24ETZ9/M-509
R900552219 4WRDE10V100L-5X/6L24EZ9/M-509
R900908939 4WRDE10V100P-5X/6L24ETZ9/MR
R900563522 4WRDE10V100P-5X/6L24Z9/M
R900526925 4WRDE10V100P-5X/6L24Z9/MR-478
R900527506 4WRDE10V100P-5X/6L24Z9/WG011MR
R900529590 4WRDE10V25L-5X/6L24ETZ9/M
R900568493 4WRDE10V25L-5X/6L24ETZ9/V
R900513786 4WRDE10V25L-5X/6L24ETZ9/WG021M
R900514417 4WRDE10V25L-5X/6L24EZ9/MR
R900518222 4WRDE10V25L-5X/6L24Z9/M
R900532981 4WRDE10V25L-5X/6L24Z9/MR
R900550324 4WRDE10V25L-5X/6L24Z9/WG021V
R900536355 4WRDE10V25R-5X/6L24ETZ9/M
R901446213 4WRDE10V25R-5X/6L24K9/MR
R901281877 4WRDE10V50L-5X/6L24EK9/V
R900526332 4WRDE10V50L-5X/6L24EZ9/M
R900562367 4WRDE10V50L-5X/6L24EZ9/WG021M
R901047780 4WRDE10V50L-5X/6L24TK9/V
R900565665 4WRDE10V50L-5X/6L24TZ9/M
R900533210 4WRDE10V50P-5X/6L24TZ9/MR
R901144316 4WRDE10W1-100L-5X/6L24EK9/M
R900571728 4WRDE10W1-100L-5X/6L24ETZ9/MR
R901253049 4WRDE10W1-100P-5X/6L24ETK9/VR-280
R900549429 4WRDE10W1-100P-5X/6L24Z9/M
R900905401 4WRDE10W1-100P-5X/6L24Z9/V
R900549077 4WRDE10W1-50L-5X/6L24Z9/V
R901250341 4WRDE10W1-50P-5X/6L24ETK9/VR
R901253059 4WRDE10W1-50P-5X/6L24ETK9/VR-280
R901137741 4WRDE10W100L-5X/6L24EK9/MR
R900940470 4WRDE10W100L-5X/6L24ETK9/MR
R901250379 4WRDE10W100L-5X/6L24ETK9/VR
R900567493 4WRDE10W100L-5X/6L24ETZ9/M
R900528303 4WRDE10W100P-5X/6L24ETZ9/M
R900549260 4WRDE10W100P-5X/6L24Z9/M
R900567494 4WRDE10W25L-5X/6L24ETZ9/M
R900555508 4WRDE10W50L-5X/6L24ETZ9/M
R900551390 4WRDE10W50L-5X/6L24ETZ9/WG021M
R900934892 4WRDE10W50L-5X/6L24K9/WG021MR
R900562998 4WRDE10W50P-5X/6L24ETZ9/M
R900562592 4WRDE16E1-125L-5X/6L24EZ9/M
R900501483 4WRDE16E1-125L-5X/6L24EZ9/WG021M
R900538009 4WRDE16E1-125P-5X/6L24EZ9/WG021MR
R900558967 4WRDE16E1-125P-5X/6L24Z9/WG021MR
R900520214 4WRDE16E1-200L-5X/6L24TZ9/WG021MR
R900508858 4WRDE16E1-200L-5X/6L24Z9/WG081M-478
R900579313 4WRDE16E125L-5X/6L24ETZ9/M
R900905602 4WRDE16E125L-5X/6L24ETZ9/MR
R900577543 4WRDE16E125L-5X/6L24ETZ9/WG021M
R900513477 4WRDE16E125L-5X/6L24ETZ9/WG021MR
R900511045 4WRDE16E125L-5X/6L24Z9/M
R900522171 4WRDE16E125L-5X/6L24Z9/MR
R900546668 4WRDE16E125L-5X/6L24Z9/WG021M
R900903982 4WRDE16E125L-5X/6L24Z9/WG071M
R900562530 4WRDE16E125P-5X/6L24ETZ9/M-280
R900549355 4WRDE16E125P-5X/6L24EZ9/M
R900576576 4WRDE16E125P-5X/6L24TZ9/WG021M
R900546309 4WRDE16E125P-5X/6L24Z9/WG021M
R900947764 4WRDE16E125S-5X/6L24K9/WX152M-643
R900533297 4WRDE16E200L-5X/6L24Z9/MR
R900547148 4WRDE16E200P-5X/6L24ETZ9/M-280
R900517198 4WRDE16E200P-5X/6L24ETZ9/MR
R900533922 4WRDE16E200P-5X/6L24ETZ9/MR-280
R900936057 4WRDE16E200P-5X/6L24K9/MR-636
R900522817 4WRDE16E200P-5X/6L24TZ9/MR-280
R900576574 4WRDE16E200P-5X/6L24TZ9/WG021MR
R900574991 4WRDE16E200P-5X/6L24Z9/MR
R900901356 4WRDE16M200P-5X/6L24Z9/MR
R900508137 4WRDE16Q1-200L-5X/6L24Z9/M
R900512410 4WRDE16Q1-200L-5X/6L24Z9/MR
R900522075 4WRDE16Q1-200L-5X/6L24Z9/VR
R900564392 4WRDE16Q2-125P-5X/6L24TZ9/WG043VR
R900519339 4WRDE16Q2-125P-5X/6L24Z9/WG043M
R900518970 4WRDE16Q2-125P-5X/6L24Z9/WG043VR
R900514633 4WRDE16Q2-200P-5X/6L24Z9/M
R900527542 4WRDE16Q2-200P-5X/6L24Z9/MR
R900517199 4WRDE16Q2-200P-5X/6L24Z9/WG021MR
R900517116 4WRDE16Q2-200P-5X/6L24Z9/WG043VR
R900516374 4WRDE16Q200L-5X/6L24EZ9/MR
R900900190 4WRDE16R200R-5X/6L24Z9/VR
R900551803 4WRDE16R200R-5X/6L24Z9/VR-553
R900537439 4WRDE16R3-125R-5X/6L24Z9/WG021MR
R900555546 4WRDE16R5-125R-5X/6L24ETZ9/M
R900574707 4WRDE16V000S-5X/6L24Z9/WG021M-489
R900539219 4WRDE16V1-125L-5X/6L24EZ9/MR
R901049339 4WRDE16V1-125L-5X/6L24K9/WG152MR
R900554290 4WRDE16V1-125L-5X/6L24TZ9/MR
R900514415 4WRDE16V1-125P-5X/6L24EZ9/MR
R900903511 4WRDE16V1-200L-5X/6L24ETZ9/WG021MR
R900930192 4WRDE16V1-200L-5X/6L24TZ9/M
R900554848 4WRDE16V1-200L-5X/6L24TZ9/WG021MR
R900504272 4WRDE16V1-200L-5X/6L24Z9/MR
R900971032 4WRDE16V1-200P-5X/6L24K9/WG021VR
R900546917 4WRDE16V1-200P-5X/6L24Z9/WG021M
R900953276 4WRDE16V125L-5X/6L24EK9/MR
R901067238 4WRDE16V125L-5X/6L24ETK9/MR
R900934526 4WRDE16V125L-5X/6L24ETK9/WG162MR
R900510540 4WRDE16V125L-5X/6L24ETZ9/MR
R900577641 4WRDE16V125L-5X/6L24Z9/MR-280
R900526960 4WRDE16V125L-5X/6L24Z9/MR-478
R900528533 4WRDE16V125L-5X/6L24Z9/WG021M
R900560986 4WRDE16V125L-5X/6L24Z9/WG021MR-478
R900573785 4WRDE16V125P-5X/6L24ETZ9/M
R900560821 4WRDE16V125P-5X/6L24Z9/WG021MR-478
R900550318 4WRDE16V125R-5X/6L24Z9/VR-553
R900507820 4WRDE16V200L-5X/6L24ETZ9/MR
R900549050 4WRDE16V200L-5X/6L24ETZ9/WG021M
R900908322 4WRDE16V200L-5X/6L24EZ9/MR
R901052545 4WRDE16V200L-5X/6L24TK9/MR-280
R900564355 4WRDE16V200L-5X/6L24TZ9/M
R900548578 4WRDE16V200L-5X/6L24Z9/M
R900552850 4WRDE16V200L-5X/6L24Z9/M-202
R900538035 4WRDE16V200L-5X/6L24Z9/WG021M
R900500025 4WRDE16V200P-5X/6L24Z9/M
R900539233 4WRDE16V200P-5X/6L24Z9/MR
R900551802 4WRDE16V200P-5X/6L24Z9/VR-553
R900551246 4WRDE16V200R-5X/6L24Z9/M-580
R900550795 4WRDE16V200R-5X/6L24Z9/MR-202
R900575524 4WRDE16W1-125L-5X/6L24TZ9/M
R900911900 4WRDE16W1-125L-5X/6L24TZ9/WG021M
R900560818 4WRDE16W1-125L-5X/6L24Z9/M
R900574244 4WRDE16W1-125S-5X/6L24Z9/WG021M
R900575216 4WRDE16W1-200L-5X/6L24TZ9/M
R900911899 4WRDE16W1-200L-5X/6L24TZ9/WG021M
R900549076 4WRDE16W1-200L-5X/6L24Z9/V
R900549188 4WRDE16W1-200L-5X/6L24Z9/WG021V
R900569094 4WRDE16W1-200P-5X/6L24Z9/WG021MR
R900573174 4WRDE16W125L-5X/6L24ETZ9/M
R900553093 4WRDE16W125L-5X/6L24ETZ9/WG021M
R900571306 4WRDE16W125L-5X/6L24EZ9/M
R900538260 4WRDE16W125L-5X/6L24Z9/M
R900561460 4WRDE16W200L-5X/6L24TZ9/WG021MR
R900508656 4WRDE16W3-200P-5X/6L24EZ9/WG021MR
R900510201 4WRDE16W3-200P-5X/6L24Z9/WG021M
R900560317 4WRDE16W5-200L-5X/6L24ETZ9/WG021MR
R900929625 4WRDE25E1-220L-5X/6L24Z9/MR
R900506953 4WRDE25E1-350-5X/6L24Z9/WG021MR
R900508271 4WRDE25E1-350L-5X/6L24Z9/MR
R900507647 4WRDE25E1-350L-5X/6L24Z9/WG021MR
R900567491 4WRDE25E350L-5X/6L24ETZ9/M
R900522077 4WRDE25E350L-5X/6L24Z9/VR
R900522273 4WRDE25E350P-5X/6L24ETZ9/M
R900517601 4WRDE25E350P-5X/6L24TZ9/WG021MR
R900527543 4WRDE25E350P-5X/6L24Z9/WG021MR
R900511409 4WRDE25Q1-350L-5X/6L24Z9/WG021M
R900550406 4WRDE25Q1-350P-5X/6L24Z9/M
R900535614 4WRDE25Q2-350P-5X/6L24EZ9/WG021MR-453
R900515207 4WRDE25Q2-350P-5X/6L24EZ9/WG021MR-454
R900522952 4WRDE25Q2-350P-5X/6L24TZ9/M
R900527874 4WRDE25Q2-500P-5XH/6L24Z9/M
R900517024 4WRDE25Q2-500P-5XH/6L24Z9/WG021M
R900527544 4WRDE25Q2-500P-5XH/6L24Z9/WG021MR
R900574732 4WRDE25R3-350R-5X=6L24Z9/WG021MR=LB
R900524716 4WRDE25R350R-5X/6L24Z9/WG021MR
R900532406 4WRDE25V1-350L-5X/6L24TZ9/WG021MR
R900939571 4WRDE25V1-350P-5X/6L24ETK9/WG021MR
R900553563 4WRDE25V220S-5X/6L24EZ9/WG043M
R900510539 4WRDE25V350L-5X/6L24ETZ9/MR
R900557302 4WRDE25V350L-5X/6L24ETZ9/WG021M
R900551315 4WRDE25V350L-5X/6L24EZ9/M
R900534396 4WRDE25V350L-5X/6L24EZ9/MR
R900522616 4WRDE25V350L-5X/6L24Z9/VR
R900507569 4WRDE25V350P-5X/6L24Z9/M
R900904214 4WRDE25V350P-5X/6L24Z9/V
R900907090 4WRDE25V350P-5X/6L24Z9/WG021MR
R900546206 4WRDE25V500P-5XH/6L24Z9/M
R900940887 4WRDE25W500P-5XH/6L24K9/WG152M
R901176735 4WRDE32E1-600P-5X/6L24K9/M
R900573826 4WRDE32E1-600P-5X/6L24Z9/M
R900538271 4WRDE32E3-400L-5X/6L24EZ9/WG021MR
R900538141 4WRDE32E3-600L-5X/6L24EZ9/WG021MR
R901117068 4WRDE32E400L-5X/6L24EK9/M
R901154999 4WRDE32E400L-5X/6L24K9/M-280
R901067986 4WRDE32E600L-5X/6L24K9/M
R901154343 4WRDE32E600L-5X/6L24K9/M-280
R901163606 4WRDE32E600L-5X/6L24K9/V
R900550616 4WRDE32E600P-5X/6L24Z9/V
R900562997 4WRDE32Q2-600P-5X/6L24Z9/M
R900578209 4WRDE32V1-600L-5X/6L24Z9/WG021M
R900551673 4WRDE32V1-600P-5X/6L24Z9/WG021M
R900553131 4WRDE32V600P-5X/6L24ETZ9/M
R900566416 4WRDE32V600P-5X/6L24ETZ9/MR-280
R900558160 4WRDE32V600P-5X/6L24Z9/MR
R900906048 4WRDE32V600P-5X/6L24Z9/WG021MR
R900552866 4WRDE32W1-600L-5X/6L24EZ9/M
R900904803 4WRDE32W1-600L-5X/6L24EZ9/MR-280
R900571274 4WRDE32W3-600L-5X/6L24EZ9/M
R901104990 4WRDE32W600L-5X/6L24K9/M
R900546213 4WRDE35E1-1000L-5X/6L24Z9/WG021MR
R900516766 4WRDE35E1000L-5X/6L24Z9/M-297
R900552194 4WRDE35E1000L-5X/6L24Z9/V
R900922325 4WRDE35E3-1000L-5X/6L24ETZ9/WG021M
R900537895 4WRDE35E3-1000L-5X/6L24Z9/WG021M
R900538980 4WRDE35E3-1000L-5X/6L24Z9/WG021MR
R900917771 4WRDE35R5-1000R-5X/6L24Z9/WG161MR-565
R900900508 4WRDE35V1000L-5X/6L24Z9/M-590
R900911477 4WRDE35V1000L-5X/6L24Z9/M-610

公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
