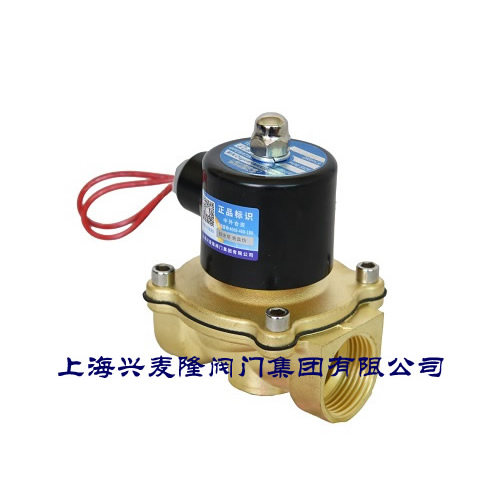

ZQDF黄铜电磁阀
产品简介
ZQDF黄铜电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通判或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。ZQDF（Y）系列黄铜电磁阀产品可广泛用于纺织、印刷、化工、塑料、制药、食品、建材、机械、电器表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
黄铜电磁阀工作原理
黄铜电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
结构规格参数
型号
ZQDF
使用液体
空气、油、油瓦斯
动作方式
直动式
形式
常闭式、常开式
工作温度
-5-80℃
本体材质
黄铜
主要性能参数
型号
ZQDF-1
ZQDF-2
ZQDF-3
ZQDF-1Y
ZQDF-2Y
ZQDF-3Y
公称压力（MPa）
1.60
工作压差（MPa）
DN15-50
0-1.6
DN65-100
0.05-1.6
介质种类
煤气、空气等
饱和蒸汽
过热蒸汽或高温气体
水油液体
热水
高温水、油
介质温度（℃）
≤60
≤180
≤220
≤60
≤180
≤220
电源电压
AC220V，其余规格可作特殊订货（36V/380V/12V/24V）
使用寿命/额定流量系数（KV）
按JB/T352-94规定
泄漏量（mL/min）
按JB/T352-94.F规定
功耗（AV）
50
主要外形连接尺寸
公称通径
内螺纹连接
法兰连接
DN
外形尺寸
内螺纹
H
L
G
H
L
D
D1
D2
b
f
n-d
15
153
92
1/2
153
130
95
65
46
14
2
4-φ14
20
153
92
3/4
153
150
105
75
56
16
2
4-φ14
25
153
110
1
153
160
115
85
65
16
3
4-φ14
32
176
120
1-1/4
176
180
140
100
76
18
3
4-φ18
40
176
140
1-1/2
176
200
150
110
84
18
3
4-φ18
50
192
162
2
192
230
165
125
99
20
3
4-φ18
65
-
-
-
250
290
185
145
118
20
3
4-φ18
80
-
-
-
260
310
200
160
132
20
3
4-φ18
100
-
-
-
290
350
220
180
156
22
3
4-φ18
05
28
2024
上海兴麦隆 黄铜电磁阀 补水电磁阀 常开式电磁阀 水用电磁阀
来源:[上海兴麦隆阀门集团有限公司]
联系人：张先生
手机：13310131505
电话：-
传真：-
QQ：3167777773
Email：
地址：地区
品牌：Shinmyron
价格：面议
元/台
供应地：
产品型号：ZQDF
