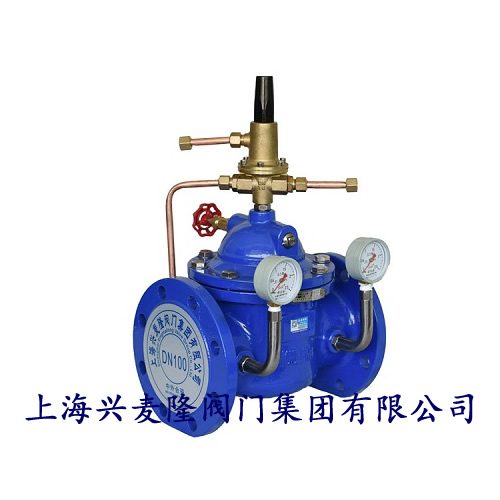

HC800压差平衡旁通阀
产品概述
HC800系列压差平衡(旁通)阀是一种用于空调系统供水和回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确恒定值，并可大限度地降低系统的噪音，以及过大压差对设备造成的损坏。压差平衡(旁通)阀优越于其他平衡阀的地方在于它没有执行机构，完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
技术参数
公称压力
1.0MPa
1.6MPa
2.5MPa
壳体实验压力
1.5MPa
2.4MPa
3.75MPa
密封试验压力
1.1MPa
1.76MPa
2.75MPa
适用温度
0℃-80℃
适用介质
水
典型安装示意图
1. 安装前的检查：在装卸到目的地后，首先按照说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。
2. 安装前应清理管道中的杂质，检查相应的法兰应与阀门的法兰的压力等级、公称通径相一致，以保持管路的畅通。
3. 在压差平衡(旁通)阀前后，应安装两只闸阀，以检测及维修使用。
压差向导阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回之间的压差，为安装使用的方法，可在感应管道上装上球阀。
主要外形连接尺寸
公称通径DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
L
PN1.0MPa
241
234
280
360
430
455
585
790
900
900
962
962
1076
1232
1437
1750
PN1.6MPa
241
234
280
360
430
455
587
794
900
900
962
962
1076
1232
1437
1750
H1
152
145
167
232
288
342
413
502
600
600
685
685
880
1050
1225
1400
H
250
250
271
375
455
502
636
781
913
913
1035
1035
1300
1535
1793
2022
使用方法
1.使用前先检查所有的闸阀、球阀、针阀是否在全通状。
2.观测供/回水之间的压力，根据压差值调整压差向导阀，拧开向导阀之上的顶帽，用活动扳手旋转顶部杆，从上往下看，顺时针旋转时压差增加,逆时针旋转时压差减小，根据所需的压差值进行旋转，当压差达到所需要求时，拧上顶帽，此时压差就会保证在设定的压差值，而不论管道的压力变化如何。
3.主阀的动作速度可由针阀进行调整，当顺时针旋转时动作减慢，当逆时针旋转时动作加快，正常情况下，针阀已设定好，而不需要进行调整。
05
27
2024
上海兴麦隆 压差平衡阀 法兰压差平衡阀 压差平衡阀材质 压差平衡阀作用
来源:[上海兴麦隆阀门集团有限公司]
联系人：张先生
手机：13310131505
电话：-
传真：-
QQ：3167777773
Email：
地址：地区
品牌：Shinmyron
价格：面议
元/台
供应地：
产品型号：HC800
