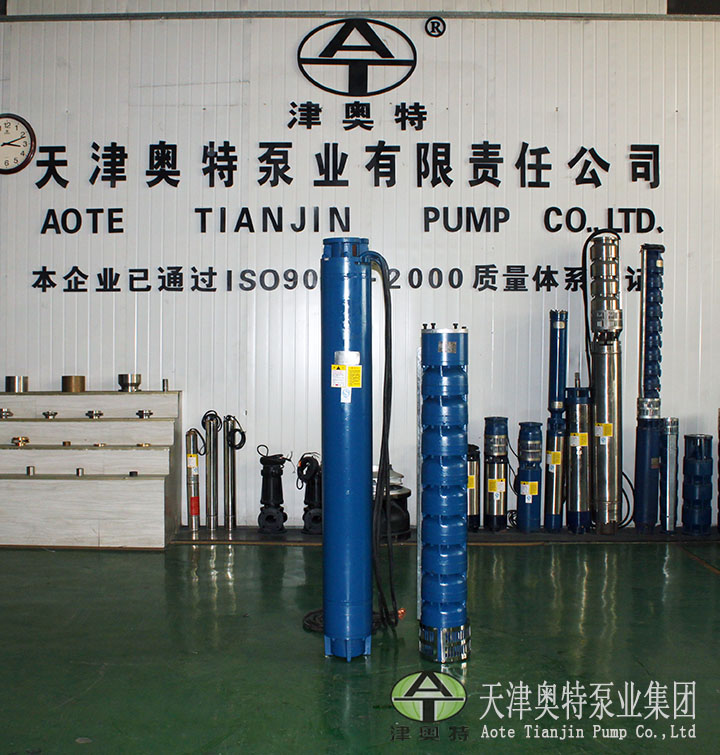

QJ 深井潜水泵结构说明
1. QJ 型潜水电泵机组包括：水泵、潜水电机（含电缆）、输水管和控制开关四个主要部分。潜水泵为单吸多级立式离心泵；潜水电机为密闭充水湿式、立式三相鼠笼异步电动机，电机与水泵通过爪式或中键筒式联轴器直接连接；配有不同规格的三芯电缆；起动装置为不同容量等级的空气开关和自耦减压起动器；输水管由不同直径的钢管制成，采用法兰连接，高扬程电泵采用闸阀控制。
2. 潜水泵的每级导流壳内装有一个橡胶轴承；叶轮通过锥形套固定在泵轴上；导流壳通过螺纹或螺栓连接成一体。
3. 高扬程潜水泵上部安装有止回阀，以避免停机水锤对机组造成损坏。
4. 潜水电机轴的上部装有迷宫式防砂器和两个反向安装的骨架油封，以防止流砂进入电机。
