产品概述：

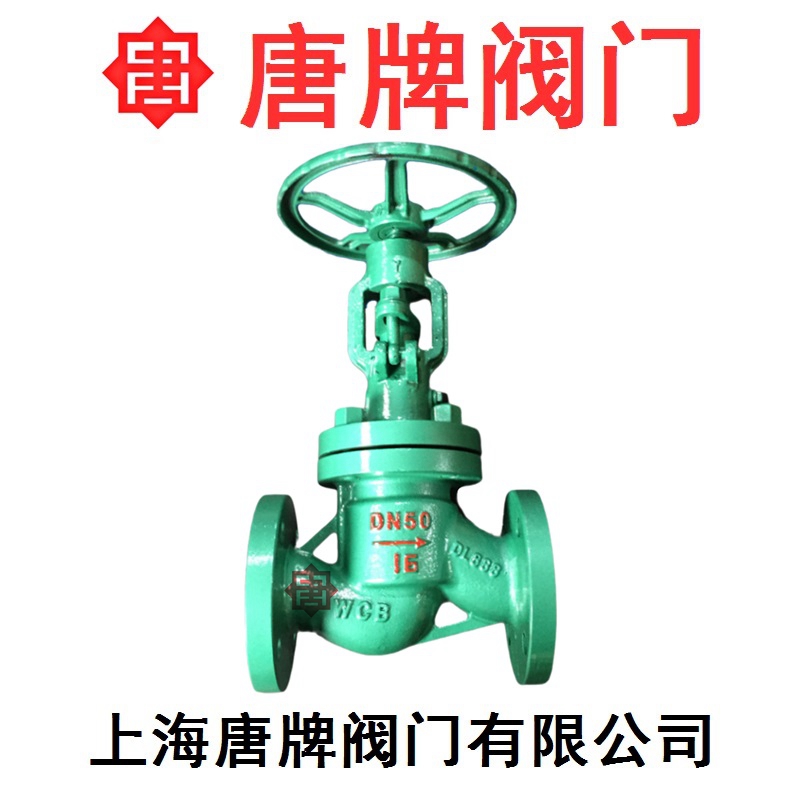

铸钢真空截止阀 NKJ41H/DSJ41H  报价型号图片技适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

J61H/Y100、200、250、320

J61Y-54/100V、P54/140V、P54/170V

J61Y-55/100V、P55/140V、P55/170V

J61Y-57/100V、P67/140V、P57/170V

1、NK真空隔离阀主体采用铸锻结构，具有平行双密封半强制双向密封，密封面到位运动和块楔紧运动分步作用实现零泄漏。

2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

3、结构简单、紧凑、检修方便，使用寿命长。

4、阀盖真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密封性。

5、NK真空隔离阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

阀门结构型式：

NKJ61型真空隔离截止阀；NKZ44、NK64型真空隔离闸板阀

主要性能规范：

产品类型 壳体强度试验 上密封试验 密封试验 适用介质 适用温度/℃

NKJ61H-40 6.0 4.4 4.4 水、蒸汽、空气 ≤425

NKJ61H-64 9.6 7.0 7.0

NKJ61H-100 15.0 11.0 11.0

NKJ61H-40I 6.0 4.4 4.4 水、蒸汽、空气 ≤550

NKJ61H-64I 9.6 7.0 7.0

NKJ61H-100I 15.0 11.0 11.0

主要零件材料：

零件名称 阀体、阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件

NKJ61H-C型 25或WCB 铬不锈钢 铬不锈钢 H：合金钢 铝青铜 膨胀复合石墨 优质碳钢

NKJ61H-I型 铬钼钢 20Cr1Mo1VA或38CrMoA1A 12Cr1Mo1VA Y：硬质合金 铬钼钢

NK真空隔离阀：

NKJ61（H）-40、64、100

NKJ961（H）-40、64、100

公称通径

DN/mm 公称压力

PN/MPa 主要尺寸和连接尺寸/mm

L H手 D D0 D1 L1 a W

10 4.0 130 245 36 11 18.4 10 120

15 130 245 36 16 22.5 10 120

20 150 265 44 21 28.5 11 150

25 160 270 48 26 34.5 12 200

32 180 28/5 48 34 37°30′ 200

40 200 320 55 40 37°30′ 240

50 230 365 64 48 37°30′ 320

65 290 410 82 66 37°30′ 300

80 310 430 95 78 37°30′ 300

100 350 470 117 100 37°30′ 350

125 400 500 143 126 37°30′ 350

150 480 533 167 150 37°30′ 400

10 6.4 130 245 36 10 18.4 10 120

15 130 245 36 15 22.5 10 120

20 150 265 44 20 28.5 11 160

25 160 270 48 25 34.5 12 200

32 180 280 48 33 37°30′ 200

40 200 320 55 39 37°30′ 240

50 230 365 564 48 37°30′ 320

65 290 410 82 65 37°30′ 320

80 310 430 95 76 37°30′ 360

100 350 470 117 98 37°30′ 400

125 480 500 143 123 37°30′ 400

150 480 533 167 148 37°30′ 500

10 10.0 130 245 36 10 18.4 10 120

15 130 245 36 14 22.5 10 120

20 150 265 44 20 28.5 11 160

25 160 270 48 25 34.5 12 200

32 180 285 48 32 37°30′ 200

40 200 320 55 38 37°30′ 240

50 230 355 64 48 37°30′ 320

65 290 410 82 63 37°30′ 320

80 310 430 95 74 37°30′ 360

100 350 470 117 97 37°30′ 400

125 400 500 143 123 37°30′ 400

150 480 533 167 148 37°30′ 500

注：PN4.0（40）阀门允许作为PN1.0（10）、PN 1.6（16）、PN2.5（25）压力级选用。

铸钢真空截止阀 NKJ41H/DSJ41H  报价型号图片技（NKJ61H、NKJ61Y、NKJ61W，NKJ41H、NKJ41Y、NKJ41W，DSJ41H、DS41Y，真空截止阀、真空隔离阀、焊接截止阀、法兰截止阀、铸钢截止阀、不锈钢截止阀、碳钢截止阀、铬钼钢截止阀、锻钢截止阀、手动截止阀、高压截止阀、高温截止阀、国标截止阀、明杆截止阀、电动截止阀、气动截止阀、防爆截止阀、氧气截止阀、氢气截止阀、氮气截止阀、自来水截止阀、蒸汽截止阀、油品截止阀、消防截止阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供截止阀系列产品。
