产品概述：

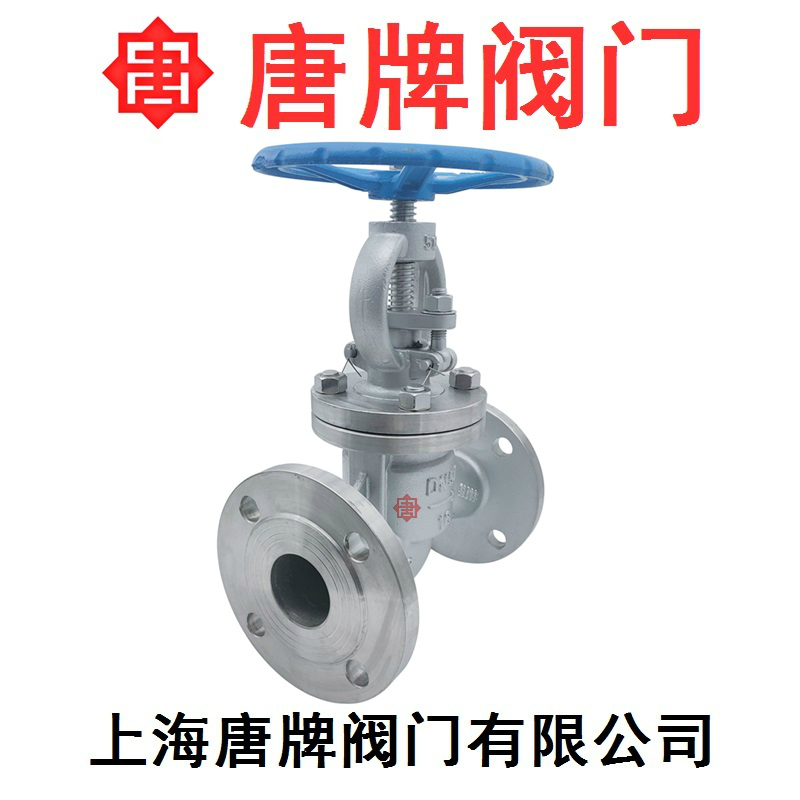

不锈钢法兰截止阀 J41W 报价型号图片技术的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。只适用于全开和全关，一般不用来调节流量，适用于公称压力PN1.6～16MPa，工作温度-29～550℃的石油、化工、冶金、化肥、水利、建筑、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

结构特点：

1、选材考究，符合相关标准，结构合理，造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，经久耐用。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

标准规范：

设计与制造 GB/T12235

连接端尺寸 结构长度 GB/T12221

法兰尺寸 JB/T79

检验与试验 JB/T9092

材 料 碳钢 GB/T12229

不锈钢 GB/T12230

合金钢 Q/ZB66

标 志 GB/T12220

供 货 JB/T7928

主要零件材料及性能：

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)

WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425

ZGlCrl8Ni9Ti 0Crl8Ni9Ti+Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200

ZGlCrl8Ni2Mo2Ti CF8M+Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、碱类、混酸 200

ZG00Crl7Nil4M02 CF3M+Stellite12 Stel1ite6 316L PTFE 磷酸类、尿素、甲铵液 200

ZGlCr5MO ZGlCr5MO+Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

主要外形尺寸及重量：

公称压力

PN(MPa) 公称通径

DN(mm) 标准值 参考值

L D D1 D2 D6 b f f1 Z-φd D0 H 质量(kg)

1.6 15 130 95 65 45 16 2 4-φ14 218 120 5．2

20 150 105 75 55 16 2 4-φ14 258 140 7．1

25 160 115 85 65 16 2 4-φ14 275 160 7．4

32 180 135 100 78 18 2 4-φ18 280 180 8．5

40 200 145 110 85 18 3 4-φ18 330 200 12．5

50 230 160 125 100 18 3 4-φ18 350 240 20

65 290 180 145 120 18 3 4-φ18 400 280 25

80 310 195 160 135 20 3 8-φ18 355 280 35

100 350 215 180 155 22 3 8-φ18 415 320 50

125 400 245 210 185 24 3 8-φ18 460 360 75

150 480 280 240 210 24 3 8-φ23 510 400 100

200 600 335 295 265 26 3 12-φ23 710 400 210

250 650 405 355 320 30 3 12-φ23 786 450 446

300 750 460 410 375 30 3 12-φ23 925 500 648

2.5 15 130 95 65 45 16 2 4-φ14 120 218 5.2

20 150 105 75 55 16 2 4-φ14 140 258 7．0

25 160 115 85 65 16 2 4-φ14 160 275 7．4

32 180 135 100 78 18 2 4-φ18 180 280 8．5

40 200 145 110 85 18 3 4-φ18 200 330 12．5

50 230 160 125 100 20 3 4-φ18 240 350 16

65 290 180 145 120 22 3 8-φ18 250 345 22

80 310 195 160 135 22 3 8-φ18 250 360 33

100 350 230 190 160 24 3 8-φ23 320 370 18

125 400 270 220 188 28 3 8-φ25 320 480 85

150 480 300 250 218 30 3 8-φ25 320 598 105

200 600 360 310 278 34 3 12-φ25 400 702 178

250 622 425 370 332 36 3 12-φ30 400 782 446

300 698 485 430 390 40 4 16-φ30 500 880 456

4.0 15 130 95 65 45 40 16 2 4 3-φ14 120 233 5．4

20 150 105 75 55 5l 16 2 4 3-φ14 140 275 7．0

25 160 115 85 65 58 16 2 4 3-φ14 160 285 8．85

32 180 135 100 78 66 18 2 4 4-φ18 180 302 11．8

40 200 145 110 85 76 18 3 4 4-φ18 200 355 16．5

50 230 160 125 100 88 20 3 4 4-φ18 200 350 23

65 290 180 145 120 110 22 3 4 8-φ18 250 400 28

80 310 195 160 135 121 22 3 4 8-φ18 250 430 33

100 350 230 190 160 150 24 3 4．5 8-φ23 320 465 53

125 400 270 220 188 176 28 3 4．5 8-φ25 320 505 93

150 480 300 250 218 204 30 3 4．5 8-φ25 320 611 115

200 600 375 320 282 260 38 3 4．5 12-φ30 400 722 210
