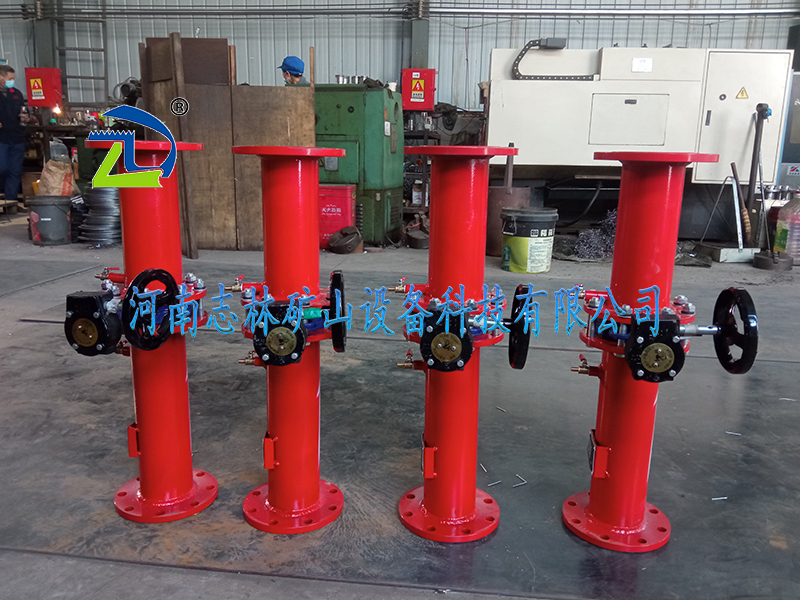

旋转式孔板流量计主要由进流体管路、取压嘴、紧固件、连接法兰、节流件（旋转式标准孔板、旋转孔板外壳主体）、出流体管路等构成。是根据煤矿瓦斯抽放管路的特点，为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单，使用和计算方便，是测量瓦斯流量中经济的装置。孔板流量计（旋转式）相较于普通固定式孔板流量计优势特点，在无测量需求状态下，旋转孔板打开，可保持节流孔板与流体同向，较少管路内流体阻力，提升流体输送速率；仅需在测量时关闭孔板进行测量即可。操作简单、便捷。

用途及工作原理

煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会变大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。

使用及注意事项

1、在抽放瓦斯管路中安装孔板时，孔板的孔口与管道同心，其端面与管道轴线垂直，偏心度小于2％.

2、安装孔板的管道内壁，在孔板前后距离20d（d为管道内径）范围内，不应凸凹不平、焊缝和垫片。

3、节流装置的取压方法，上游侧取压孔中心位于孔板上游端面d±0.1d处，下游侧取压孔中心位于孔板下游端面的0.5d±0.2d处。

4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
