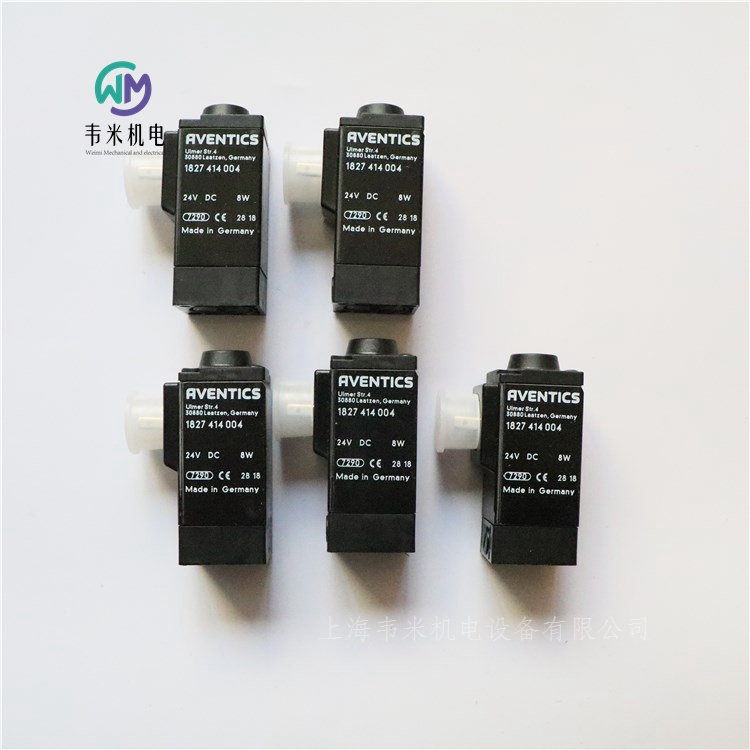

1827414004安沃驰AVENTICS电磁换向阀；上海韦米机电设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！

产品简介：

安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763600220
标准化 ISO 15407-1
尺寸 26 mm
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
 不含LABS
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  外部的
密封原理  软密封
连接类型  底板连接
标准  ISO 15407-1, 26 mm
标准化电路接口  EN 175301-803, C型
合格证书  不含LABS
工作压力范围  0 ... 16 bar
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1010 l/min
压缩空气连接  依据 ISO 15407-1
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  34 ms
关闭时间型号  35 ms
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
重量  0,21 kg
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776020220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 M14x1,5
压缩空气 接口 出口 M14x1,5
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
工作压力范围  See table
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 579-5790600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  8x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  850 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 RA14-0820231002
Qn = 1400 l/min→管式连接→压缩空气 接口 出口: G 1/4→可以组装成块
结构特点滑阀，零遮盖
先导外部的
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
环境温度 小值/大值+0°C / +80°C
低/高介质温度+0°C / +80°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 567-5672010000
结构特点 提动阀
外壳 铝材
密封件材料 丙烯腈合成材料
额定流量Qn 13620 l/min
压缩空气 接口 人口 G 1
压缩空气 接口 出口 G 1
操作 气动
结构特点  提动阀
操作  气动
流量值  13620 l/min
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
重量  1,8 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 CD04-5710200100
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
操作 气动
结构特点  滑阀，正重叠
操作  气动
密封原理  软密封
压缩空气连接  符合 ISO 228-1 标准
流量值  900 l/min
工作压力范围  -0,95 ... 10 bar
控制压力 小/大  3,5 ... 10 bar
低 / 高环境温度  -15 ... 65 °C
介质温度范围  -15 ... 65 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
重量  0,29 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

主营型号：

AVENTICS安沃驰2x二位三通换向阀,系列HF04
0820062101
0820062201
0820062301
AVENTICS安沃驰2x二位三通换向阀,系列HF04
0820062102
0820062202
0820062302
安沃驰AVENTICS二位五通换向阀,系列HF04
0820062051
0820062001
0820062501
安沃驰AVENTICS二位五通换向阀,系列HF04
0820062052
0820062002
0820062502
安沃驰AVENTICS三位五通换向阀,系列HF04
0820062601
安沃驰AVENTICS三位五通换向阀,系列HF04
0820062602
AVENTICS安沃驰2x二位三通换向阀,系列AV05
R422103315
R422103316
R422103317
AVENTICS安沃驰2x二位三通换向阀,系列AV05
R422103006
R422103007
R422103080
R422103008
R422103009
R422103081
R422103010
R422103011
R422103082
安沃驰AVENTICS二位五通换向阀,系列AV05
R422103000
R422103001
R422103077
R422103012
R422103013
R422103083
R422103002
R422103003
R422103078
安沃驰AVENTICS三位五通换向阀,系列AV05
R422103004
R422103005
R422103079
AVENTICS安沃驰2x二位三通换向阀,系列HF03-LG
0820055101
0820055201
0820055301
0820055311
AVENTICS安沃驰2x二位三通换向阀,系列HF03-LG
0820055102
0820055202
0820055302
0820055312
安沃驰AVENTICS二位五通换向阀,系列HF03-LG
0820055051
0820055501
0820055001
安沃驰AVENTICS二位五通换向阀,系列HF03-LG
0820055052
0820055502
0820055002
安沃驰AVENTICS三位五通换向阀,系列HF03-LG
0820055601
安沃驰AVENTICS三位五通换向阀,系列HF03-LG
0820055602
系列CL03
Qn=850l/min
系列CL03-EV
Qn=700l/min
AVENTICS安沃驰2x二位三通换向阀,系列CL03-EV
R412017959
R412017960
R412017961
AVENTICS安沃驰2x二位三通换向阀,系列CL03-EV
R412017956
R412017957
R412017958
AVENTICS安沃驰2x二位三通换向阀,系列CL03-EV
R412021814
R412021815
R412021816
安沃驰AVENTICS二位五通换向阀,系列CL03-EV
R412017962
R412017962
R412017964
安沃驰AVENTICS二位五通换向阀,系列CL03-EV
R412017950
R412017951
R412017952
安沃驰AVENTICS三位五通换向阀,系列CL03-EV
R412017953
R412017954
R412017955
系列CL03-XL
Qn=1100l/min
AVENTICS安沃驰2x二位三通换向阀,系列HF02-LG
R424B10512
R424B10510
R424B10514
AVENTICS安沃驰2x二位三通换向阀,系列HF02-LG
R424B10511
R424B10339
R424B10339
