产品概述：

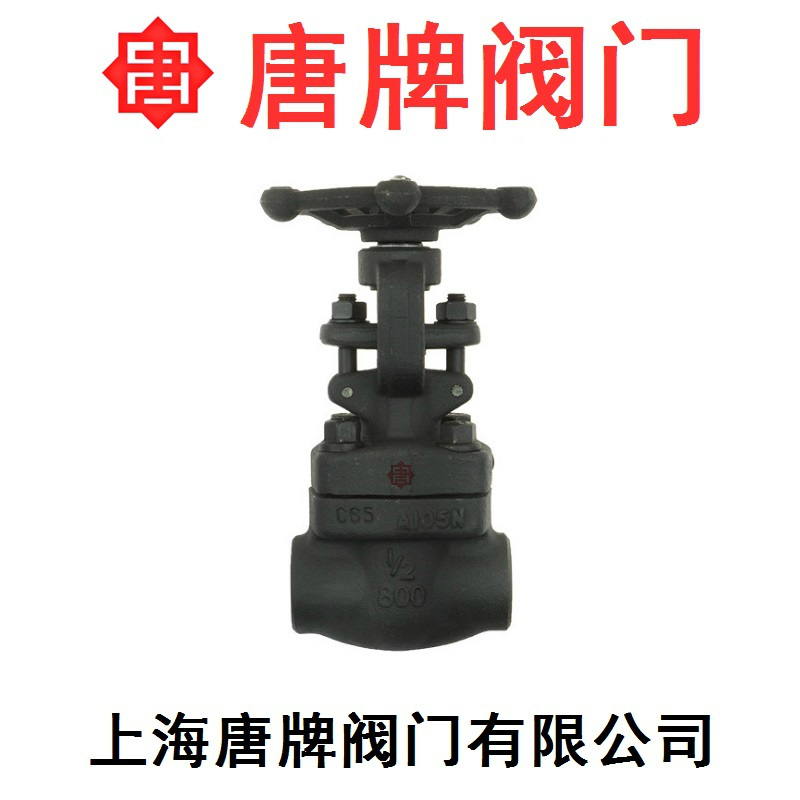

碳钢锻钢焊接闸阀 Z61H 报价型号图片技术承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160
Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（Z61H-100P~160P
Z61W-100P~160P），公称压力 PN100~PN160，阀体材料为碳素钢（Z61H-100~160）、不锈钢（Z61H-100P~160P
Z61W-100P~160P Z61Y-100P~160P）、合金钢（Z61Y-100~160 Z61Y-100I~160I）的闸阀。
产品性能参数：
型号
PN
工作压力/MPa
适用温度/℃
适用介质
Z61H-100~160
100~160
10.0~16.0
≤425
水、蒸汽、油品
Z61H-100P~160P
Z61Y-100~160
Z61W-100P~160P
≤150
弱腐蚀性介质
Z61Y-100P~160P
Z61Y-100I~160I
≤550
蒸汽、油品
产品零部件材料：
型号
材料
阀体、阀盖、闸板
阀杆
密封面
填料
Z61H-100~160
碳素钢
铬不锈钢
堆焊铁基合金
石棉石墨或柔性石墨
Z61H-100P~160P
铬镍钛不锈钢
铬不锈钢
Z61Y-100~160
Cr5Mo
堆焊硬质合金
Z61W-100P~160P
铬镍钛不锈钢
铬镍钛不锈钢
本体材料
聚四氟乙烯
Z61Y-100P~160P
堆焊硬质合金
Z61Y-100I~160I
铬钼合金钢
铬钼合金钢
堆焊硬质合金
柔性石墨
产品外形及结构尺寸mm：
DN
L
D
D1
C
H
H1
D0
重量/kg
15
90
36
22.5
10
230
250
140
3.9
20
110
44
28.5
11
260
288
160
5.6
25
120
52
34.5
12
280
310
160
8
32
130
62
43
14
312
350
200
12
40
150
70
49
15
350
395
240
16
50
170
90
61
16
382
440
280
22
碳钢锻钢焊接闸阀 Z61H 报价型号图片技术（Z61H、Z61Y、Z61W，焊接闸阀、锻钢闸阀、承插焊闸阀、手动闸阀、碳钢闸阀、不锈钢闸阀、电站闸阀、铬钼钢闸阀、弹性硬密封闸阀、沟槽闸阀、高温闸阀、高压闸阀、电动闸阀、气动闸阀、防爆闸阀、氧气闸阀、氢气闸阀、氮气闸阀、自来水闸阀、蒸汽闸阀、油品闸阀、消防闸阀、天然气闸阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供闸阀系列产品。同时经销：上海阀门厂、沪工阀门、良工阀门、开维喜阀门、泰科阀门、双恒阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、远洋阀门、班尼戈阀门、埃美柯阀门、开滋/北泽阀门、北阀、立信阀门、美科阀门、凯科阀门、中航阀门、欧特莱阀门、凯斯特阀门、中阀控股、凯泰阀门、精嘉阀门、良精阀门、精工阀门、沪航阀门、华通阀门、标一阀门、春江阀门、唐牌阀门等品牌阀门。
