产品概述：

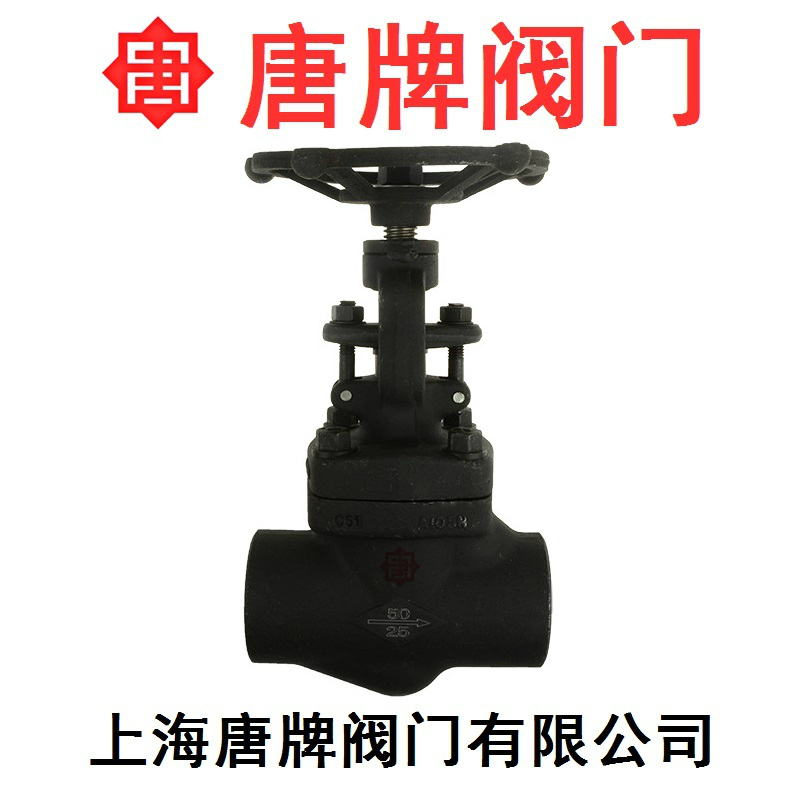

碳钢锻钢焊接截止阀 J61H 报价型号图片技术有两种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

主要零部件材料：

序号 零件名称 CStoASTM AStoASTM SStoASTM

A105 F22 F304(L) F316(L)

1 阀体 A105 A182F22 A182F304(L) A182F316(L)

2 阀瓣 A276420 A276304 A276304(L) A276316(L)

3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)

4 垫片 316夹柔性石墨 316夹PTFE

5 阀盖 A105 A276f304 A276F304(L) A276F316(L)

6 螺栓 A193B7 A193B16 A193B8 A193B8M

7 销钉 A276420 A276 304

8 填料压套 A276410 A182F304(L) A182F316(L)

9 活节螺栓 A193B7 A193B16 A193B8 A193B8M

10 填料压板 A216WCB A351CF8

11 螺母 A1942H A1944 A1948 A1948M

12 阀杆螺母 A276410

13 锁紧螺母 A1942H A1944 A1948 A1948M

14 铭牌 SS

15 手轮 A197

16 填料 柔性石墨 PTFE

适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等

适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意：客户需求的其他材质也可采用。密封面料配对由客户要求内件代号决定。

CS=碳钢；AS=合金钢；SS=不锈钢。

产品外形结构尺寸mm和重量kg：

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"

全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"

L 79 79 92 111 120 152 172 200

H(开) 166 166 171 207 240 258 330 355

W 100 100 100 125 160 160 180 200

重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6

焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8

锻钢截止阀900Lb~1500Lb

主要零部件材料：

序号 零件名称 CStoASTM AStoASTM SStoASTM

A105 F22 F304(L) F316(L)

1 阀体 A105 A182F22 A182F304(L) A182F316(L)

2 阀瓣 A276420 A276304 A276304(L) A276F316(L)

3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)

4 垫片 316夹柔性石墨 316夹PTFE

5 阀盖 A105 A276304 A276304(L) A276F316(L)

6 螺栓 A193B7 A193B16 A193B8 A193B8M

7 销钉 A276420 A276 304

8 填料压套 A276410 A182F304(L) A182F316(L)

9 活节螺栓 A193B7 A193B16 A193B8 A193B8M

10 填料压板 A216WCB A351CF8

11 螺母 A1942H A1944 A1948 A1948M

12 阀杆螺母 A276420

13 锁紧螺母 A1942H A1944 A1948 A1948M

14 铭牌 SS

15 手轮 A197

16 填料 柔性石墨 PTFE

适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等

适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户要求内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢。

产品外形结构尺寸mm和重量kg：

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"

全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"

L 92 111 111 120 152 172 200 220

H(开) 171 207 207 240 258 330 355 370

W 100 125 125 160 160 180 200 240

重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9

焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0

碳钢锻钢焊接截止阀 J61H 报价型号图片技术（J61H、J61Y、J61W、J61F，锻钢截止阀、焊接截止阀、承插焊截止阀、对焊截止阀、手动截止阀、不锈钢截止阀、碳钢截止阀、电站截止阀、弹性硬密封截止阀、高压截止阀、高温截止阀、电动截止阀、气动截止阀、防爆截止阀、氧气截止阀、氢气截止阀、氮气截止阀、自来水截止阀、蒸汽截止阀、油品截止阀、消防截止阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供截止阀系列产品。同时经销：上海阀门厂、沪工阀门、良工阀门、开维喜阀门、泰科阀门、双恒阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、远洋阀门、班尼戈阀门、埃美柯阀门、开滋/北泽阀门、北阀、立信阀门、美科阀门、凯科阀门、中航阀门、欧特莱阀门、凯斯特阀门、中阀控股、凯泰阀门、精嘉阀门、良精阀门、精工阀门、沪航阀门、华通阀门、标一阀门、春江阀门、唐牌阀门等品牌阀门。
