产品概述：

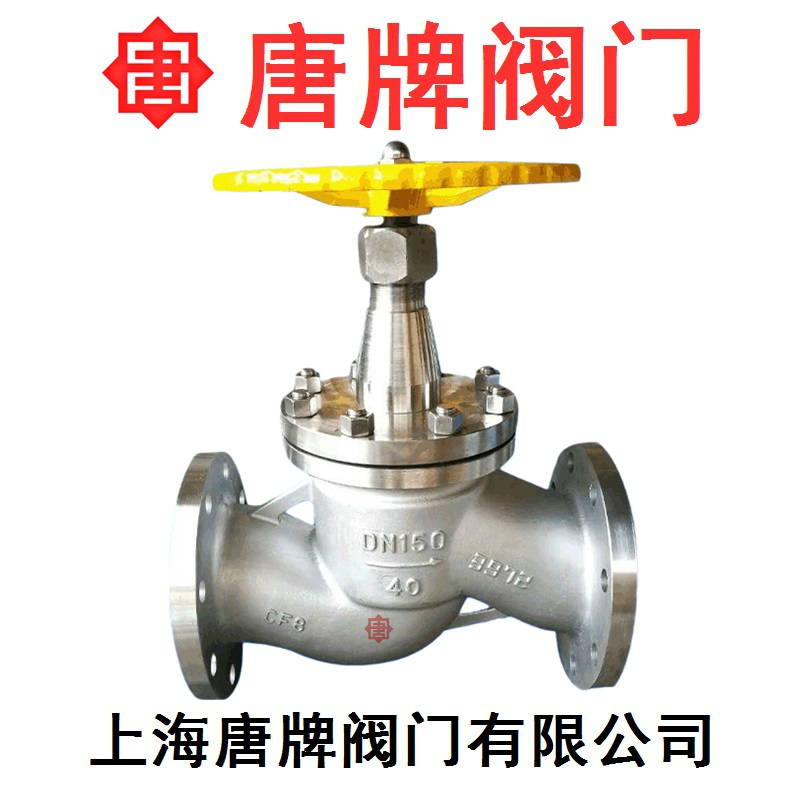

不锈钢氨用截止阀J41BF 报价型号图片技术阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。 中通法兰为方形结构，阀杆采用间杆连接。阀体密封面部位采用球凸状，与阀瓣以线吻合密封。

结构特点及用途：

1、中通法兰为方形结构、阀杆采用暗杆连接；

2、阀体密封面部位采用球凸状,与阀瓣以线吻合密封；

3、密封面采用巴氏合金，密封性能好，经久耐用。

主要性能规范：

1、适用介质：液、气、氨、氮、氢

2、适用温度：-40~150℃

工作原理：

氨气阀门的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。

使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。

氨用截止阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置，也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。

使用方法：

1、按使用要求的不同，氨用截止阀有许多规格。

2、安装氨用截止阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接，靠旋紧螺母使二者吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密性能。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈；

3、氨用截止阀应严禁接触油脂，以免发生火灾事故；

4、停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形；

5、氨用截止阀应避免撞击振动，不可与腐蚀性物质相接触。

这些氨用截止阀的使用方法及注意事项与常用截止阀基本相同。但是，还应该指出：专用氨气阀门一般不用于其它气体。为了防止误用，有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹，也称反向螺纹，安装时应特别注意。

试验压力：

公称压力 PN(MPa) 试验压力 (MPa)

壳体强度试验 密封试验

1.6 2.4 1.76

2.5 3.75 2.75

主要零件材料：

产品类型 零件名称

阀体、阀盖 阀杆 填料 密封面 垫片 紧固件

J41B-16/25C 铸钢 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢

J41B-16/25Q 球墨铸铁

J41B-16/25K 可锻铸铁

主要外形连接尺寸mm：

公称通径

DN(mm) 尺寸 mm

L D D1 D2 D6 b f f2 z-d H DO

J41B-16C J41B-16Q J41B-16K

10 130 90 60 40 35 14 2 4 4-14 196 120

15 130 95 65 45 40 14 2 4 4-14 196 120

20 150 105 75 55 51 16 2 4 4-14 196 140

25 160 115 85 65 58 16 2 4 4-14 204 160

32 180 135 100 78 66 18 2 4 4-18 208 160

40 200 145 110 85 76 18 3 4 4-18 248 200

50 230 160 125 100 88 20 3 4 4-18 248 200

65 290 180 145 125 110 22 3 4 4-18 321 240

80 310 195 160 135 121 24 3 4 8-18 325 240

100 350 215 180 155 150 24 3 4.5 8-18 371 280

125 400 245 210 185 176 26 3 4.5 8-18 400 320

150 480 280 240 210 204 26 3 4.5 8-23 432 320

200 600 335 295 265 260 30 3 4.5 12-23 654 400

250 650 405 335 320 313 32 3 4.5 12-25 745 500

300 700 460 410 375 364 34 3 4.5 12-25 852 600

J41B-25C J41B-25Q J41B-25K

10 130 90 60 40 35 16 2 4 4-14 196 120

15 130 95 65 45 40 16 2 4 4-14 196 120

20 150 105 75 55 51 16 2 4 4-14 196 120

25 160 115 85 65 58 18 2 d 4-14 201 120

32 180 135 100 78 66 18 2 4 4-18 208 120

40 200 145 110 85 76 20 2 d 4-18 248 160

50 230 160 125 100 88 20 3 4 4-18 248 160

65 290 180 145 125 110 22 3 4 8-18 321 240

80 310 195 160 135 121 24 3 4 8-18 325 240

100 350 230 190 160 150 24 3 4.5 8-23 371 280

125 400 270 220 188 176 30 3 4.5 8-25 400 320

150 480 300 250 218 204 30 3 4.5 8-25 432 320

200 600 360 310 278 260 34 3 4.5 12-30 654 400

250 650 425 370 332 313 42 3 4.5 12-34 745 500

300 750 485 430 390 364 46 3 4.5 12-34 852 600
