产品概述：

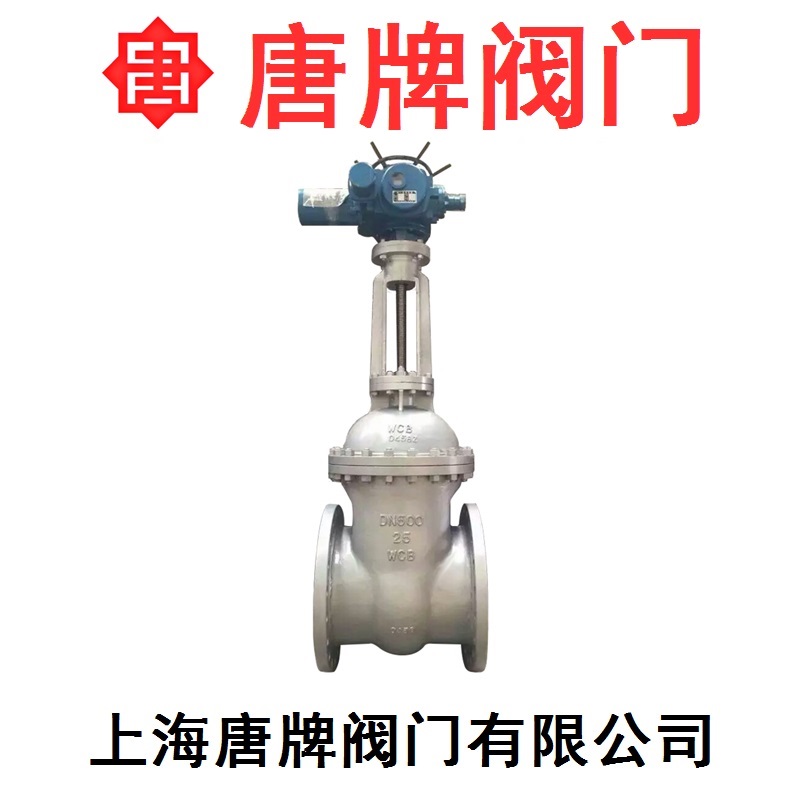

电动法兰闸阀 Z941H/W 报价型号图片技术为电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、铬镍钛不锈钢（Z941W-16P~63P）、铬镍钼钛不锈钢（Z941W-16R~63R）、铬钼钢（Z941W-16I~63I），公称压力 PN16~PN63，阀体材料为碳素钢（Z941H-16C~63 Z941Y-16C~63）、铬镍钛不锈钢（Z941Y-16P~63P Z941W-16P~63P）、铬镍钼钛不锈钢（Z941Y-16R~63R Z941W-16R~63R）、铬钼合金钢（Z941Y-16I~63I Z941W-16I~63I）的闸阀。

产品性能参数：

主要性能参数

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z941H-16C~63

16~63

1.6~6.3

≤425

水、蒸汽、油品

Z941Y-16C~63

Z941Y-16P~63P

≤150

弱腐蚀性介质

Z941Y-16R~63R

Z941Y-16I~63I

≤550

蒸汽、油品

Z941Y-16P~63P

≤150

弱腐蚀性介质

Z941W-16R~63R

≤200

醋酸类

Z941W-16I~63I

≤550

油品、蒸汽

Z941W-16P~63P

≤150

弱腐蚀性介质

产品零部件材料：

零部件材料

型号

材料

阀体、阀盖、闸板

阀杆

密封面

填料

Z941H-16C~63

碳素钢

铬不锈钢

堆焊铁基合金

石棉石墨或柔性石墨

Z941Y-16C~63

堆焊硬质合金

Z941Y-16P~63P

铬镍钛不锈钢

铬镍钛不锈钢

堆焊硬质合金

聚四氟乙烯

Z941Y-16R~63R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

Z941Y-16I~63I

铬钼合金钢

堆焊硬质合金

Z941Y-16P~63P

铬镍钛不锈钢

聚四氟乙烯

Z941W-16R~63R

铬镍钼钛不锈钢

本体

石棉石墨或柔性石墨

Z941W-16I~63I

铬钼钢

耐热钢或不锈钢

Z941W-16P~63P

铬镍钛不锈钢

产品外形及结构尺寸mm：

PN16 主要外形及结构尺寸（mm）

DN

L

D

D1

D2

b

z×Φd

H

重量/kg

50

250

160

125

100

16

4×Φ18

615

50

65

265

180

145

120

18

4×Φ18

630

53

80

280

195

160

135

18

8×Φ18

710

63

100

300

215

180

155

20

8×Φ18

740

83

125

325

245

210

185

22

8×Φ18

820

128

150

350

280

240

210

24

8×Φ23

907

174

200

400

335

295

265

26

12×Φ23

1100

310

250

450

405

355

320

30

12×Φ25

1200

455

300

500

460

410

375

30

12×Φ25

1540

560

350

550

520

470

435

34

16×Φ25

1700

885

400

600

580

525

485

36

16×Φ30

1933

1120

450

650

640

585

545

40

20×Φ30

2160

1330

500

700

705

650

608

44

20×Φ34

2240

1516

PN25主要外形及结构尺寸（mm）

DN

L

D

D1

D2

b

z×Φd

H

重量/kg

50

250

160

125

100

20

4×Φ18

615

50

65

265

180

145

120

22

4×Φ18

630

53

80

280

195

160

135

22

4×Φ18

710

63

100

300

230

190

160

24

8×Φ23

740

149

125

325

270

220

188

28

8×Φ25

820

192

150

350

300

250

218

30

8×Φ25

907

216

200

400

360

310

278

34

12×Φ25

1100

286

250

450

425

370

332

36

12×Φ30

1200

366

300

500

485

430

390

40

16×Φ30

1540

660

350

550

550

490

448

44

16×Φ34

1700

770

400

600

610

550

505

48

16×Φ34

1933

990

PN40主要外形及结构尺寸（mm）

DN

L

D

D1

D2

b

z×Φd

H

重量/kg

50

250

160

125

100

20

4×Φ18

616

49

65

280

180

145

120

22

8×Φ18

630

65

80

310

195

160

135

22

8×Φ18

690

140

100

350

230

190

160

24

8×Φ23

803

160

125

400

270

220

188

28

8×Φ25

910

213

150

450

300

250

218

30

8×Φ25

985

239

200

550

375

320

282

38

12×Φ30

1132

356

250

650

445

385

245

42

12×Φ34

1331

517

300

750

510

450

408

46

16×Φ34

1470

825

350

850

570

510

465

52

16×Φ34

1740

1029

400

950

655

585

535

58

16×Φ41

1859

1433

500

1150

755

670

612

62

20×Φ48

2450

2130
