产品型号:D673H

产品概述:

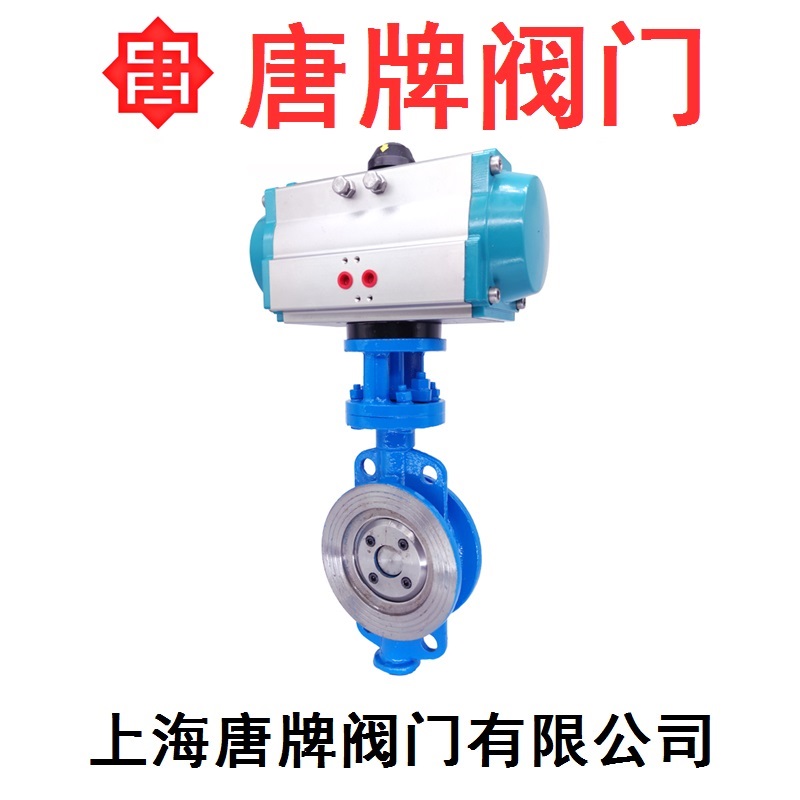

铸钢气动硬密封对夹式蝶阀 D673H 报价型号图片技术采用一个“U”型不锈钢密封圈,阀体采用了三偏心多层次金属密封结构,精密的阀板密封面经抛光处理后与三维偏心密封面有效结合,具有耐高低温、高压、允许介质中有微小颗粒等特点。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的性能,达到延长使用寿命、密封性能可靠的目的。被广泛地应用到高温的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等介质的管道上,是调节流量和截断流体的可靠装置。

产品特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损;

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能;

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损;

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小;

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响;

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

执行机构:

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小;

2、气缸选用铝金材料,重量轻、外形美观;

3、可在顶部、底部安装手动操作机构;

4、齿条式连接可调节开启角度、额定流量;

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作;

6、IS05211标准连接为产品的安装更换提供了方便;

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项:

根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

技术规范:

设计依据 GB标准 ANSI标准

设计标准 GB/12237 ANSIB16.34

结构长度 对夹连接 GB/12221 ANSIB16.10

连接法兰尺寸 GB/9113、JB/T79 ANSIB16.5

试验和检验 JB/T9002 API598

注:系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

主要零件材质表:

序号 零件名称 材质

C P R

1 内六角螺丝 1Cr18Ni9Ti 1Cr18NI9Ti 1Cr18Ni12Mo2Ti

2 阀盖 WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

3 垫片 不锈钢+柔性石墨 不锈钢+柔性石墨 不锈钢+柔性石墨

4 阀座 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

5 垫片 不锈钢 +柔性石墨 不锈钢+柔性石墨 不锈钢+柔性石墨

6 蝶板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

7 园柱销 45 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

8 下盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

9 垫片 不锈钢+柔性石墨 不锈钢+柔性石墨 不锈钢+柔性石墨

10 衬套 PTFE+不锈钢 PTFE+不锈钢 PTFE+不锈钢

11 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

12 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

13 支架 WCB WCB WCB

14 键 45 45 45

15 衬套 PTFE+不锈钢 PTFE+不锈钢 PTFE+不锈钢

16 填料 柔性石墨 柔性石墨 柔性石墨

17 压盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

18 气动执行器

19 位置指示器 塑料 塑料 塑料

注:系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

主要外形连接尺寸mm:

PN16

公称通径

DN 外形尺寸mm 连接尺寸mm 执行器型号 *

L L1 L2 H H1 D D1 n-φd

50 43 164214 75/91 277/205 65 165 125 4-φ18 GTD65/GTE80

65 46 164/214 75/91 287/315 75 185 145 4-φ18 GTD65/GTE80

80 46 190/246 91/101 365/375 85 200 160 8-φ18 GTD80/GTE90

100 52 210/295 101/112 420/436 130 220 180 8-φ18 GTD90/GTE100

125 56 247/398 112/139 436/462 175 250 210 8-φ18 GTD100/GTE125

150 56 308/478 139/176 466/543 190 285 240 8-φ22 GTD125/GTE160

200 60 378/724 176/228 593/665 215 340 295 12-φ22 GTD160/GTE210

250 68 432/928 206/275 682/752 265 405 355 12-φ26 GTD190/GTE255

300 78 524/928 228/275 725/772 305 460 410 12-φ26 GTD210/GTE255

350 78 648/1033 275/324 832/880 340 520 470 16-φ26 GTD255/GTE300

400 102 648/1129 275/380 862/968 360 580 525 16-φ30 GTD255/GTE350

450 114 715/1845 324/527 945/1005 400 640 585 20-φ30 GTD300/AW28S

500 127 795/1845 380/527 1058/1060 430 715 650 20-φ33 GTD350/AW28S

600 154 795/2605 380/545 1108/1195 490 840 770 20-φ36 GTD350/AW35S

700 165 1380/2605 527/545 1170/1255 555 910 840 24-φ36 AW28/AW35S

800 190 1860/2605 545/545 1325/1365 620 1025 950 24-φ39 AW35/AW40S

注:数据 XXX,XXX分别是气动执行器双作用式/单作用式(弹簧复位)。

*根据不同的阀门扭矩、使用介质选配,不同的执行器型号.其相关尺寸随之变化。

GT系列气动执行器可配至DN600,AW系列气动执行器可配蝶阀至DN200~1600。
