产品概述：

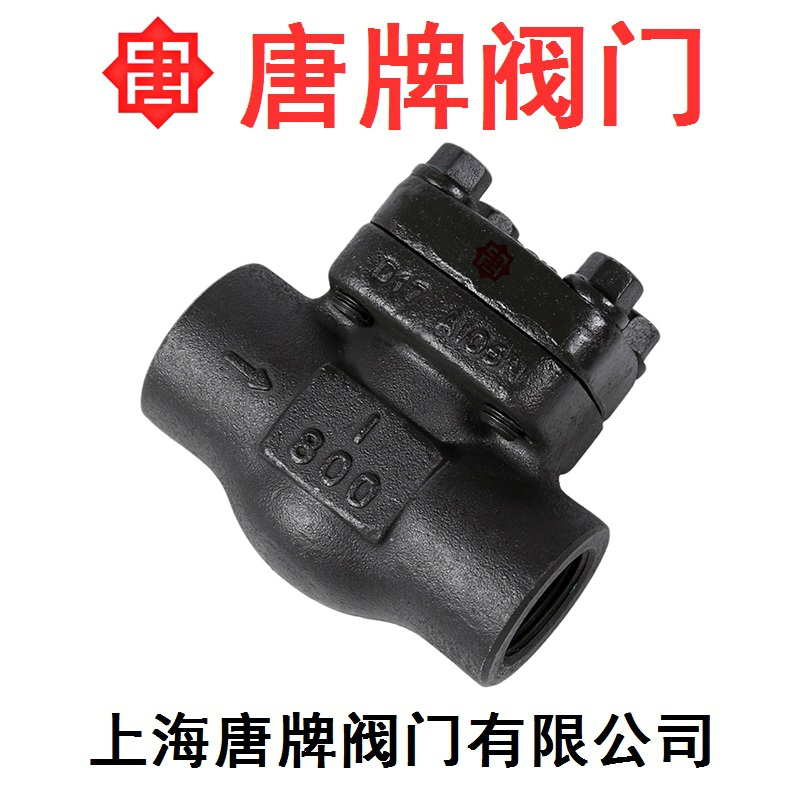

碳钢锻钢焊接止回阀 H61H/H64H 报价型号图片技术是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

止回阀还有三种不同的结构设计，分别是：立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰、对焊、螺纹等。

标准规范：

制造标准：按MSS SP-118,BS5352,ANSI/ASME B16.34

试验与验收：按API 598

标识：按MSS SP-25

结构形式：

1.全通径或缩径； 2.立升式止回阀 3.球形止回阀 4.旋启式止回阀 5.可按要求采用弹簧辅助复位 6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖或自密封阀盖 7.承插焊接ANSI/ASME B16.11 8.螺纹端（NPT端）按ANSI/ASME B1.20.1

主要零件材料：

序号 零件名称 美标碳钢CS to ASTM 美标合金钢AS to ASTM 美标不锈钢钢SS to ASTM

Type A 105 Type F22 Type F304（L） Type F316（L）

1 阀体 A105 A182 F22 A182 F304（L） A182 F316（L）

2 立升式阀瓣 A276 410 A276 304 A276 F304（L） A276 F316（L）

3 垫片 Corrugated SS+graphite SS+PTFE

4 阀盖 A105 A182 F22 A182 F304（L） A182 F316（L）

5 铭牌

6 螺栓 A193 B7 A193 B16 A193 B8M A193 B8M

7 球 A182 F304 A182 F304 A182 F304 A182 F304

适用介质 （水、油、气等）W.O.G.etc （酸类）HNO3,CH3OOH etc

适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃

注：可按要求采用其他材料 CS=碳钢 AS=合金钢 SS=不锈钢

主要外形连接尺寸mm和重量KG：

通径 缩径RB 3/8 1/2 3/4 1 1 1/4 1 1/2 2

NPS 全径FB 3/8 1/2 3/4 1 1 1/4 1 1/2 2

L 150～800Lb 79 79 92 111 120 152 172 200

900～1500Lb 111 111 111 130 152 172 220 220

H（OPEN） 150～800Lb 61 61 65 79 95 103 118 132

900～1500Lb 65 79 79 97 104 120 139 215

Weights Bolted 150～800Lb 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5

900～1500Lb 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2

Welded 150～800Lb 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9

900～1500Lb 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3

碳钢锻钢焊接止回阀 H61H/H64H 报价型号图片技术（H61H、H61W、H61Y、H64H、H64W、H64Y，焊接止回阀、承插焊止回阀、对焊止回阀、锻钢止回阀、电站止回阀、碳钢止回阀、不锈钢止回阀、单向阀、逆止阀、升降式止回阀、旋启式止回阀、高压止回阀、高温止回阀、铬钼钢止回阀、咯钼钒钢止回阀、自密封止回阀、防爆止回阀、天然气止回阀、氧气止回阀、氢气止回阀、氮气止回阀、自来水止回阀、蒸汽止回阀、油品止回阀、消防止回阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供止回阀系列产品。同时经销：上海阀门厂、沪工阀门、良工阀门、开维喜阀门、泰科阀门、双恒阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、远洋阀门、班尼戈阀门、埃美柯阀门、开滋/北泽阀门、北阀、立信阀门、美科阀门、凯科阀门、中航阀门、欧特莱阀门、凯斯特阀门、中阀控股、凯泰阀门、精嘉阀门、良精阀门、精工阀门、沪航阀门、华通阀门、标一阀门、春江阀门、唐牌阀门等品牌阀门。
