产品概述：

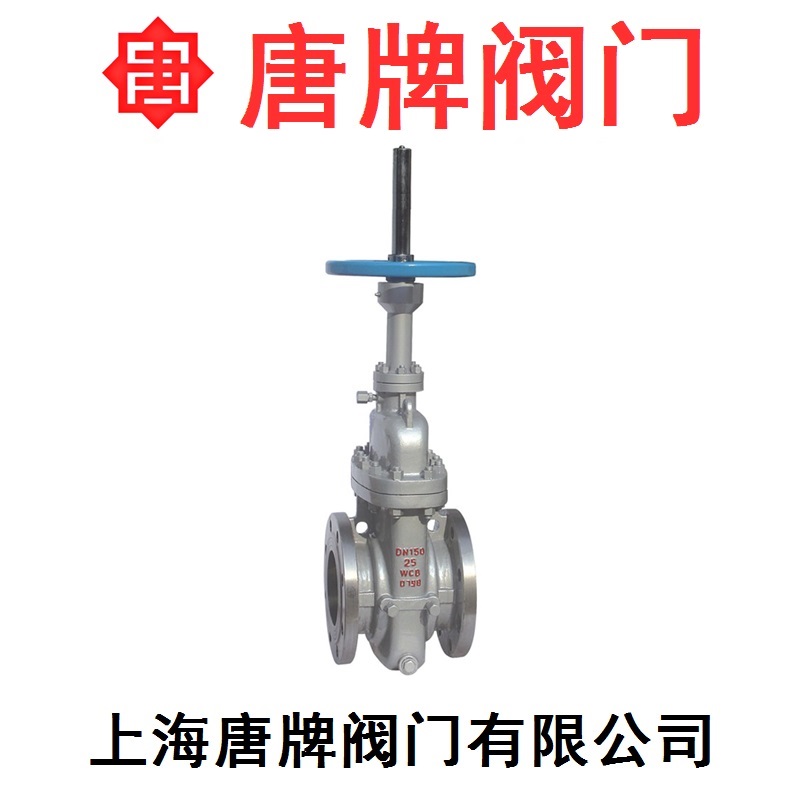

铸钢平板闸阀 Z43WF 报价型号图片技术PN10~PN160法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式钢性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力PN16~PN160，阀体材料为碳素钢（Z43WF-10C~160）、抗硫化处理碳素钢（KZ43WF-10C~160）的不带导流孔的平板闸阀。本阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。结构合理，密封可靠，操作轻便。密封面均喷焊硬高压带导流孔平板闸阀质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤121℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

产品性能参数：

型号 PN 工作压力/MPa 适用温度/℃ 适用介质

Z43WF-10C~160 10~160 1.0~16.0 ≤121 水、油品、蒸汽

KZ43WF-10C~160 含硫天然气

产品零部件材料：

型号 材料

阀体 阀杆 密封面 填料

Z43WF-10C~160 碳素钢 铬不锈钢 铬不锈钢+聚四氟乙烯 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈

KZ43WF-10C~160 碳素钢（抗硫化处理） 抗硫化不锈钢 铬不锈钢+聚四氟乙烯 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈

产品外形及结构尺寸：

Z43WF-16、KZ43WF-16主要外形及结构尺寸（mm）

DN L D D1 D2 b z×Φd H H1 D0 重量/kg

50 178 160 125 100 16 4×Φ18 450 80 250 25

65 190 180 145 120 18 4×Φ18 550 95 300 42

80 203 195 160 135 20 8×Φ18 610 100 300 48

100 229 215 180 155 20 8×Φ18 700 114 300 55

125 254 245 210 185 22 8×Φ18 798 132 350 100

150 267 280 240 210 24 8×Φ23 895 150 350 115

200 292 335 295 265 26 12×Φ23 1130 188 350 150

250 330 405 355 320 30 12×Φ25 1290 225 400 260

300 356 460 410 375 30 12×Φ25 1480 247 450 350

350 381 520 470 435 34 16×Φ25 1660 275 450 500

400 406 580 525 485 36 16×Φ30 1850 312 500 610

450 432 640 585 545 40 20×Φ30 2080 335 500 970

500 457 705 650 608 44 20×Φ34 2300 380 600 1200

600 508 840 770 718 48 20×Φ41 2680 445 800 1850

700 610 910 840 788 50 24×Φ41 3080 490 800 2910

800 660 1020 950 898 52 24×Φ41 3491 560 1000 3600

900 711 1120 1050 998 54 28×Φ41 3897 610 1000 4950

1000 811 1255 1170 1110 56 28×Φ48 4317 715 1200 6160

Z43WF-25、KZ43WF-25主要外形及结构尺寸（mm）

DN L D D1 D2 b z×Φd H H1 D0 重量/kg

50 178 160 125 100 20 4×Φ18 450 80 250 25

65 190 180 145 120 22 8×Φ18 550 95 300 45

80 203 195 160 135 22 8×Φ18 610 100 300 50

100 229 230 190 160 24 8×Φ23 700 114 300 60

125 254 270 220 188 28 8×Φ25 798 132 350 110

150 267 300 250 218 30 8×Φ25 895 150 350 128

200 292 360 310 278 34 12×Φ25 1130 190 350 128

250 330 425 370 332 36 12×Φ30 1290 225 400 280

300 356 485 430 390 40 16×Φ30 1480 250 450 370

350 381 550 490 448 44 16×Φ34 1660 275 450 525

400 406 610 550 505 48 16×Φ34 1850 312 500 635

450 432 660 600 555 50 20×Φ34 2080 335 500 1010

500 457 730 660 610 52 20×Φ41 2300 380 600 1280

600 508 840 770 718 56 20×Φ41 2680 445 800 1930

700 610 955 875 815 60 24×Φ48 3080 490 800 3010

800 660 1070 990 930 64 24×Φ48 3491 560 1000 3820

900 711 1180 1090 1025 66 28×Φ54 3897 610 1000 5120

1000 811 1305 1210 1140 68 28×Φ58 4317 715 1200 6400

Z43WF-40、KZ43WF-40主要外形及结构尺寸（mm）

DN L D D1 D2 b z×Φd H H1 D0 重量/kg

50 216 160 125 100 20 4×Φ18 458 80 250 38

65 241 180 145 120 22 8×Φ18 555 95 300 57

80 283 195 160 135 22 8×Φ18 615 100 300 68

100 305 230 190 160 24 8×Φ23 710 114 300 68

125 381 270 220 188 28 8×Φ25 796 132 350 133

150 403 300 250 218 30 8×Φ25 900 150 350 165

200 419 375 320 282 38 12×Φ30 1135 188 350 315

250 457 445 385 345 42 12×Φ34 1401 225 400 410

300 502 510 450 408 46 16×Φ34 1580 247 450 620
