产品概述：

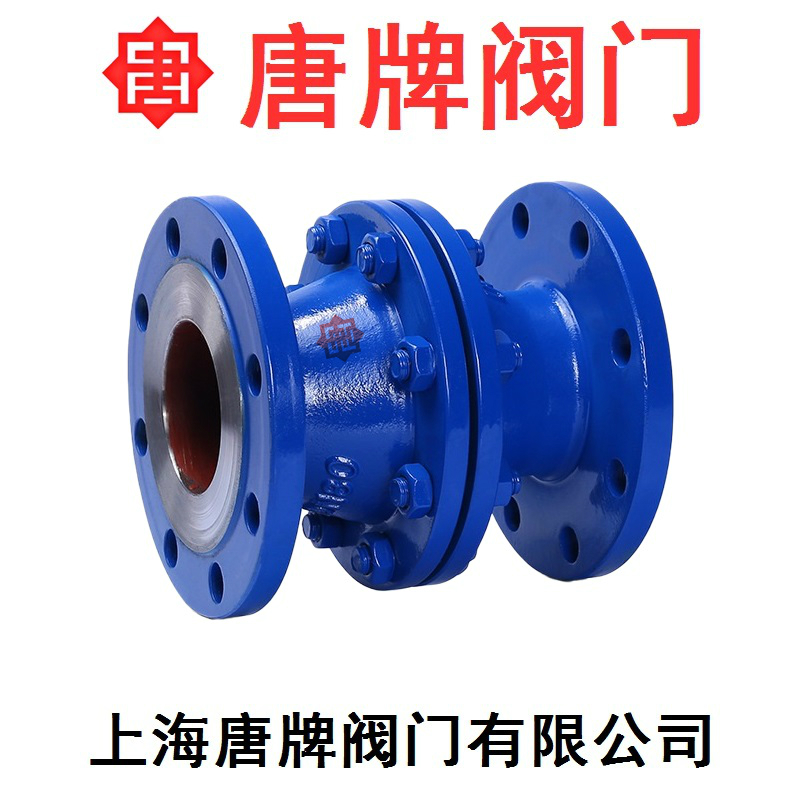

碳钢防爆燃型管道阻火器 GZW-1 报价型号图片技术是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的阻火装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，终使火焰流猝灭，从而达到阻火目的。

性能及特点：

1、阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

2、阻火器易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。

3、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。

零部件材料：

阀体材料 碳钢WCB、不锈钢304、316、

阻火芯件材料 不锈钢防爆阻火波纹板

密封件材料 耐油石棉橡胶、四氟PTFE

环境温度 ℃ ≤480

公称压力(MPa) 0.6~5.0

防爆级别 BS5501:IIA、IIB、IIC

产品外形连接尺寸mm：

法兰连接外形尺寸： GB、JB

公称通径

DN 尺寸mm

D K DL H N-d

DN20 ?105 ?75 ?130 160 4×14

DN25 ?115 ?85 ?135 160 4×14

DN32 ?135 ?100 ?155 180 4×18

DN40 ?145 ?110 ?170 200 4×18

DN50 ?160 ?125 ?195 220 4×18

DN65 ?180 ?145 ?220 220 4×18

DN80 ?195 ?160 ?250 250 8×18

DN100 ?215 ?180 ?295 260 8×18

DN125 ?245 ?210 ?360 300 8×18

DN150 ?280 ?240 ?430 360 8×22

DN200 ?335 ?295 ?520 420 12×22

美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准

公称通径 尺寸mm

D K DL H N-d

3/4" 98 70 ?130 160 4×15

1 108 79.5 ?135 160 4×15

1-1/4" 117 89 ?155 180 4×15

1-1/2" 127 98.5 ?170 200 4×15

2" 152 120.5 ?195 220 4×19

2-1/2" 178 139.5 ?220 220 4×19

3" 190 152.5 ?250 250 4×19

4" 229 190.5 ?295 260 8×19

5" 254 216 ?360 300 8×22

6" 279 241.5 ?430 360 8×22

8" 343 298.5 ?520 420 8×22

碳钢防爆燃型管道阻火器 GZW-1 报价型号图片技术（GZW-1、GZW-I、GYW-1、GYW-I，管道阻火器、防爆阻火器、阻爆燃型阻火器、轰型阻火器、碳钢阻火器、不锈钢阻火器、铸钢阻火器、法兰阻火器、天然气阻火器、阻爆轰阻火器、氢气阻火器、瓦斯阻火器、石油阻火器、防火阀、回火器、阻火阀、氧气阻火器、防爆轰阻火器、防爆燃阻火器、高压阻火器、高温阻火器、氮气阻火器、蒸汽阻火器、储罐阻火器、全铜阻火器、紫铜阻火器、脱油脱脂阻火器、哈氏合金阻火器、保温阻火器）生产商供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供阻火器系列产品。
