产品概述：

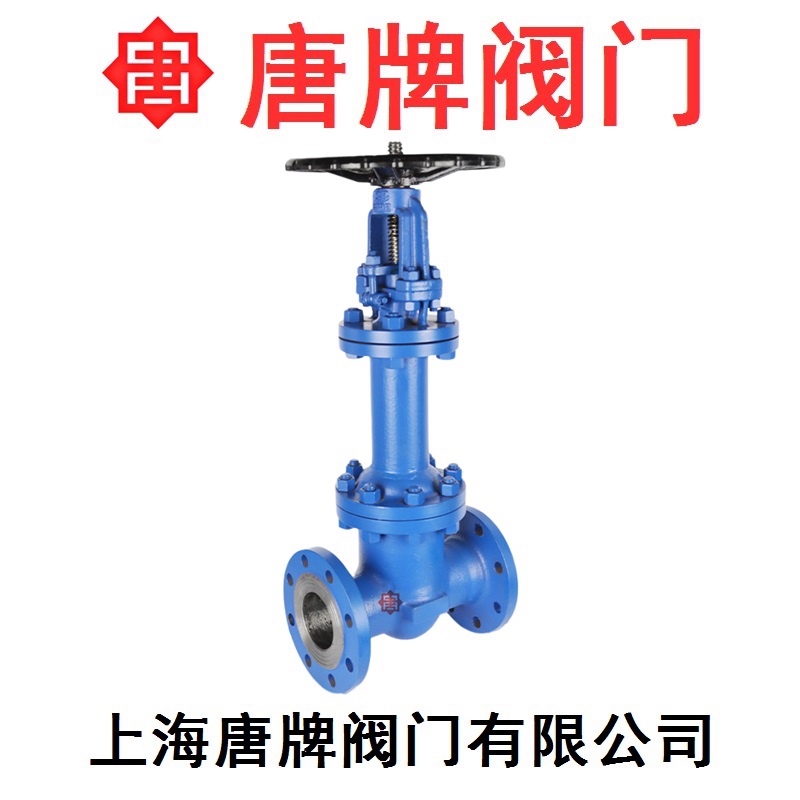

铸钢波纹管闸阀 WZ41H 报价型号图片技术适用于公称压力PN1.6～16Mpa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦、密封性能好；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
执行标准：
结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
GB12234
结构长度
GB12221
连接法兰
GB9113、JB79、HG20596
试验和检验
JB/T 9092、GB/T13927
产品性能规范：
公称压力
（MPa）
壳体试验压力（MPa）
密封试验压力(MPa)
适用温度(℃)
使用介质
1.6
2.4
1.76
≤350℃
水、蒸汽、油品等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
主要零部件材质：
序号
名称
材质
1
阀体
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
阀板
25、1Cr13、2Cr13
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
阀杆
25、1Cr13、2Cr13
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
5
支架
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6
垫片
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7
阀盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB QT400-18
