一、HZ-500机床的主要技术参数与规格
1.1机床的规格
最大磨削工件尺寸
长×宽×高
1000×500×400mm
工作台面尺寸
长×宽
1000×500mm
工作台最大承载重量
包括电磁吸盘或夹具
680kg
磨头主轴中心线到台面的距离
最大
575mm
1.2工作台驱动
工作台纵向移动速度
液压无级调速
3~25m/min
工作台最大行程
1100mm
1.3磨头垂直移动
垂直手轮每转
1mm
手轮每格进给量
0.01mm
垂直机动速度
500mm/min
1.4磨头横向移动
横向最大移动距离
500mm
连续进给速度
0.5~3m/min
断续每次进刀量
5～25mm
1.5主轴，驱动，砂轮
磨头电机功率
9KW
砂轮尺寸
外径(厚度(内径
350×50×127mm
主轴跳动
轴向
≤0.01mm
径向
≤0.01mm
砂轮转速
1440r/min
1.6机床外形尺寸
机床外形尺寸（约）
长×宽×高
3150×1673×2045mm
机床重量（约）
4000 kg
1.7电机总容量
电机总功率（约）
12.5KW
电压
380V
频率
50HZ
1.8机床标准工作精度
加工表面对于基面的等厚度
300:0.005
mm
粗糙度
Ra0.63μm
二、标准配置清单、随机标准附件清单
2.1机床标准配置
序 号
描 述
数量
单位
1
主机
1
台
2
台式砂轮修整器(无金刚钻)
1
台
3
电磁吸盘(500×1000mm）
1
块
4
机床控制及操纵系统
1
套
5
冷却系统
1
套
6
液压系统
1
套
7
机床油漆及包装
1
套
2.2随机标准附件清单（以最终装箱单为准）
序 号
描 述
数量
单位
1
砂轮卡盘
2
套
2
砂轮
2
件
3
砂轮平衡架
1
套
4
砂轮平衡芯轴
1
套
5
砂轮平衡块连螺钉
1
套
6
机床垫铁
1
套
7
塑料铁屑刮板
1
件
8
机床操作工具
1
套
三、机床描述

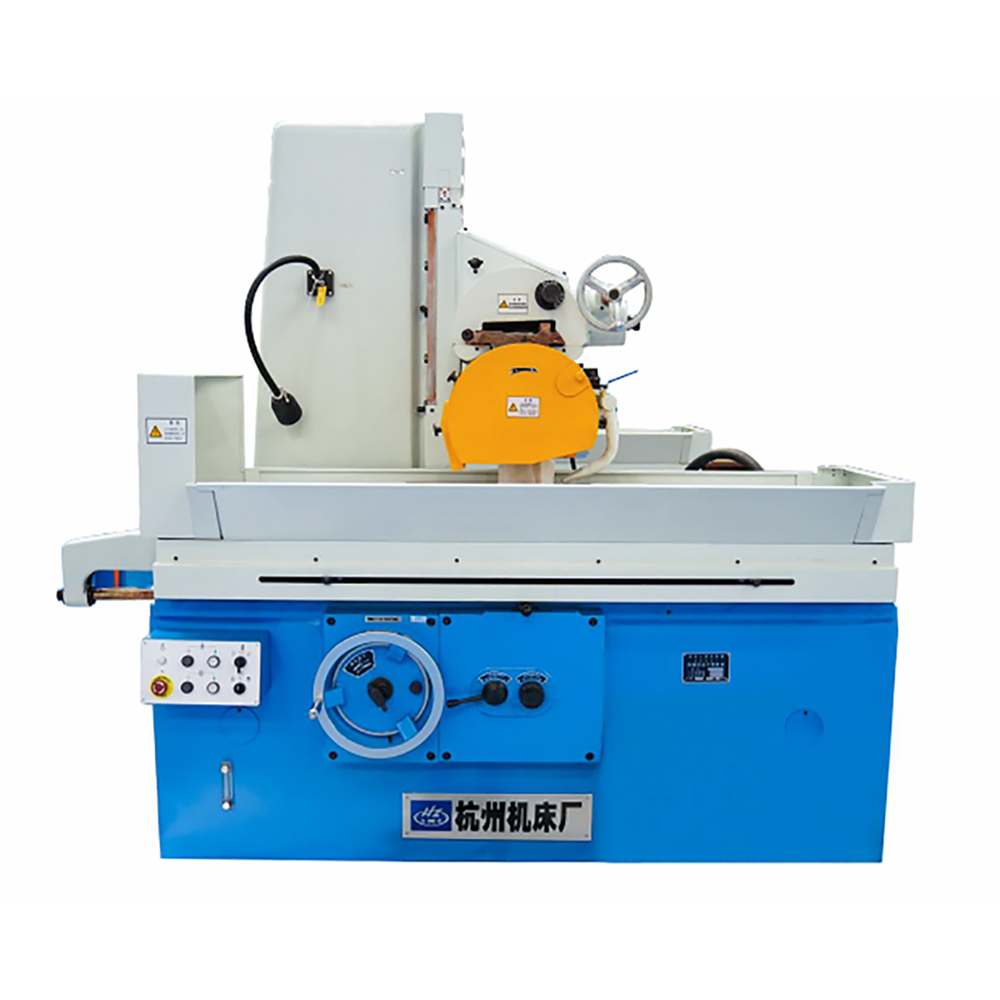

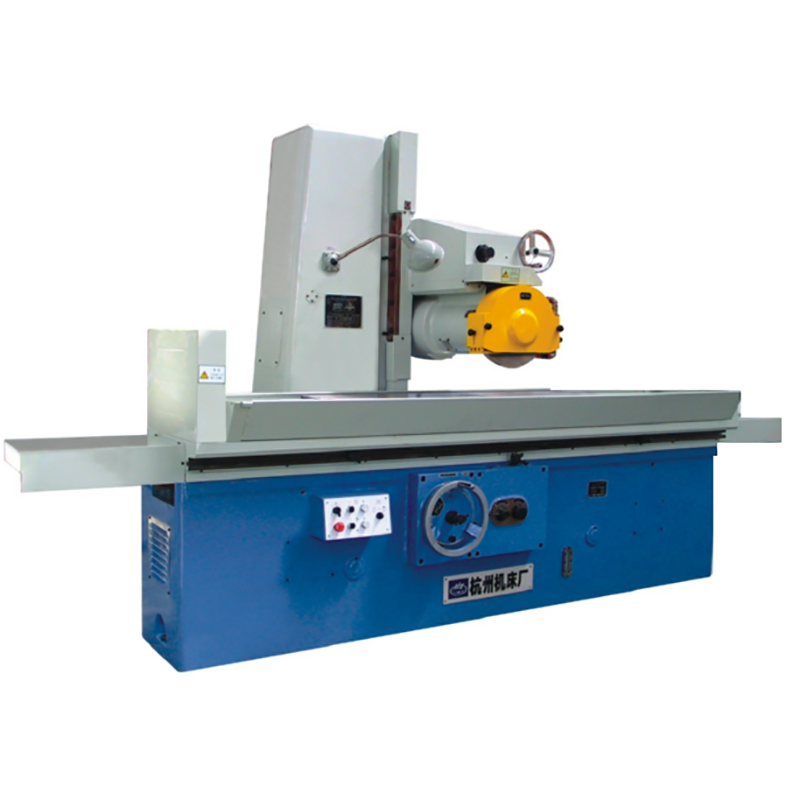

该机床采用磨头移动式布局形式，由床身、工作台、立柱、拖板及磨头组成。工作台在床身上作往复运动，磨头在拖板上作横向运动，可以手轮进给，也可以液压进给，拖板连同磨头在立柱上作垂直运动，可以手轮进给，并带有电机快速升降功能。
工作台往复运动由液压驱动，运动速度无级调速。磨头砂轮主轴的旋转运动由交流电机驱动。
3.1导轨
纵向导轨采用平V滑动导轨，垂直与横向导轨采用滑动导轨。
3.2磨头
采用装入式电机，磨头轴承采用滑动轴承。磨头整体结构紧凑，同时保证了主轴的刚性。
3.3垂直进给机构
磨头垂直进给由交流电机传动，经过蜗轮蜗杆减速机构来带动滚珠丝杠副来实现。该机床垂直导轨为滑动导轨，并有上下塞铁以调节导轨间隙，拖板上有手揿油泵，提供导轨润滑（建议每班润滑一次）。
3.4液压系统
采用床身油池，油泵电机、结构紧凑，维护方便。
09
29
2023
杭磨平面磨床 杭州机床厂磨床
来源:[南京雷能精密机械有限公司]
联系人：陈先生
手机：13952046888
电话：025-85565899
传真：025-85566899
QQ：913569968
Email：sales@nanjingln.com
地址：江苏省南京市南京市栖霞区峯汇中心7幢1118室
品牌：杭磨
价格：158800.00
元/台
供应地：江苏省南京市
产品型号：HZ-500
