pcd刀具冷激光加工通过激光束去除材料来实现待加工刀具的刀刃制造，通过灵活移动刀具来使激光束执行外轮廓去除。
冷激光加工可同时对刃口前角和刃口后角的加工，加工效率高且可灵活的实现刀刃各种参数的控制。
加工刀具轮廓无限制，PCD刃口崩缺程度<0.005mm，可加工断屑槽，刀具尺寸精度高，没有热受损，五轴设备，刃口一次加工成型，加工效率高，环境友好。
机床型号

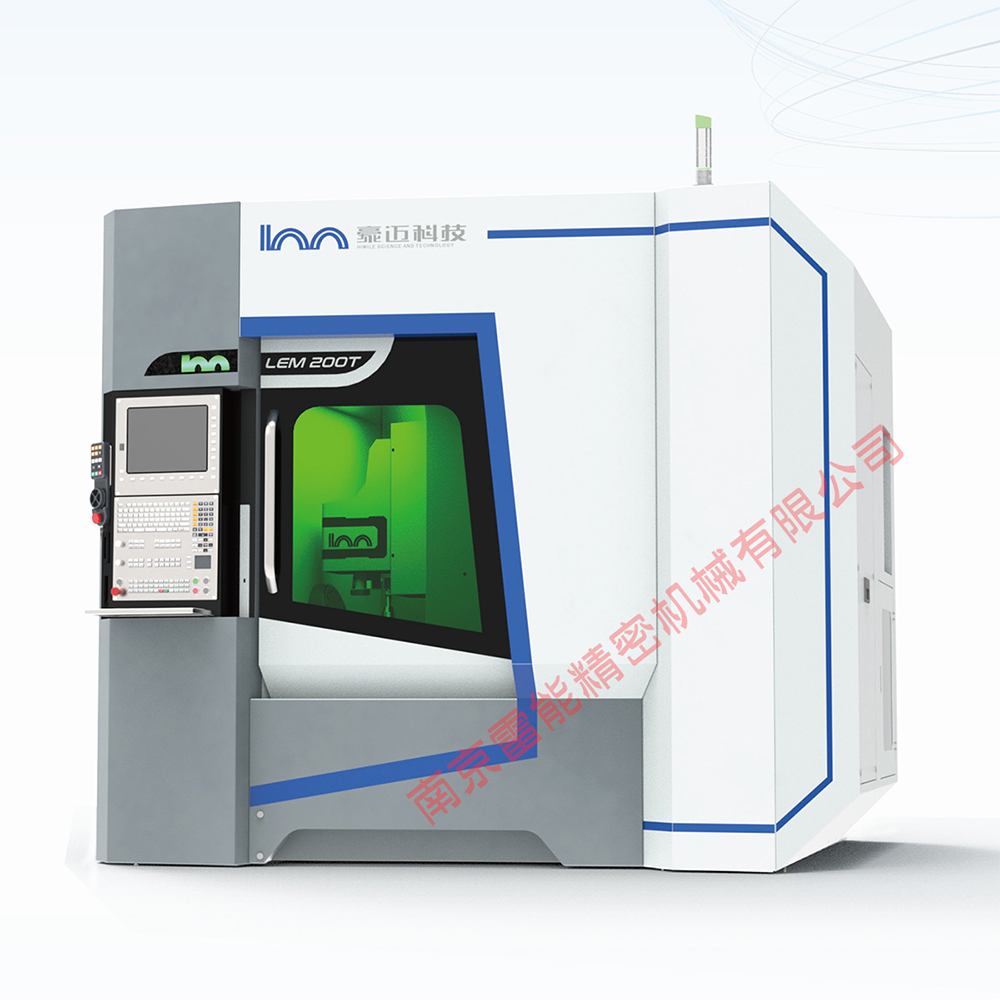

LEM200T
LEM360T
行程
X轴行程（mm）
200
420
Y轴行程（mm）
500
1000
Z轴行程（mm）
310
600
A轴行程（°）
-130°~+90°
-130°~+90°
C轴行程（°）
n×360°
n×360°
工作台
工作台尺寸（mm）
φ260
φ260
工作台最大载重（kg）
15
40
最大回转直径（mm）
φ200
φ360
最大刀具长度（mm）
350
520
工作台接口
HSK-A63
HSK-A63/BT50/HSK-A100
进给速度
X/Y/Z轴快速移动速度（m/min）
30/30/30
30/30/30
A/C轴快速移动速度（r/min）
50/150
50/150
定位精度
X/Y/Z轴定位精度（mm）
0.003/0.003/0.003
0.003/0.004/0.003
A/C轴定位精度（″）
5
5
重复定位精度
X/Y/Z轴重复定位精度（mm）
0.002/0.002/0.002
0.002/0.003/0.002
A/C轴重复定位精度（″）
3
3
激光器
皮秒/纳脉 脉冲激光器
50W/100W
50W/100W
机床尺寸
机床外形尺寸（mm）
2500×3100×2700
2750×3200×2800
机床重量（t）
4
5.5
其他
所需气压（Kgf/cm2）
6
地基要求
300mm钢筋混凝土地面
性能特点
金刚石刀具具有硬度高、抗压强度高、导热性及耐磨性好等特性，可在高速切削中获得很高的加工精度和加工效率。金刚石刀具的上述特性是由金刚石晶体状态决定的。在金刚石晶体中，碳原子的四个价电子按四面体结构成键，每个碳原子与四个相邻原子形成共价键，进而组成金刚石结构，该结构的结合力和方向性很强，从而使金刚石具有极高硬度。由于聚晶金刚石(PCD)的结构是取向不一的细晶粒金刚石烧结体，虽然加入了结合剂，其硬度及耐磨性仍低于单晶金刚石。但由于PCD烧结体表现为各向同性，因此不易沿单一解理面裂开。
07
09
2023
超硬刀具加工 PCD刀具加工 五轴五联动激光加工机
来源:[南京雷能精密机械有限公司]
联系人：陈先生
手机：13952046888
电话：025-85565899
传真：025-85566899
QQ：913569968
Email：sales@nanjingln.com
地址：江苏省南京市南京市栖霞区峯汇中心7幢1118室
品牌：豪迈
价格：面议
元/台
供应地：江苏省南京市
产品型号：LEM200T
