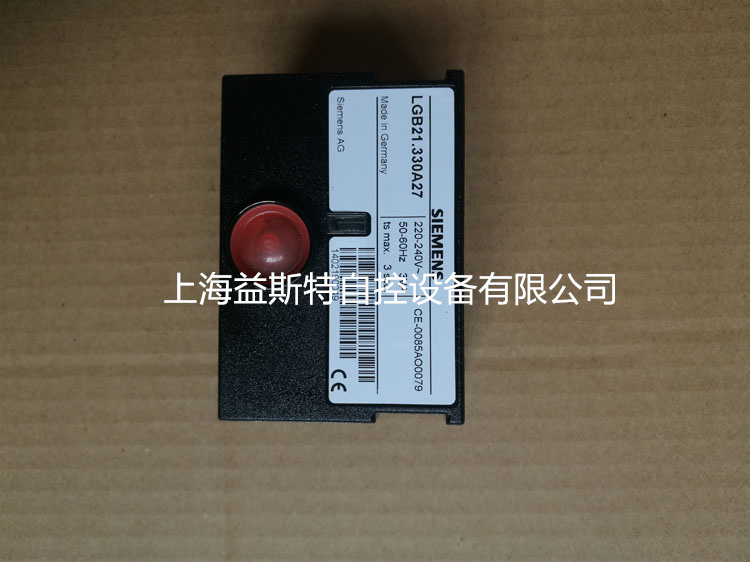

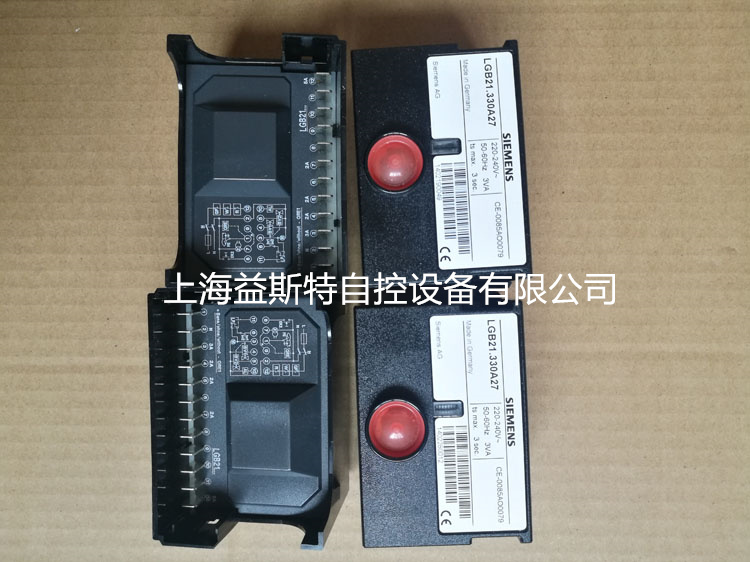

西门子燃烧控制器LGB21.330A27

符合 EN 676 自动强制通风燃烧器

符合 EN 298 的燃气燃烧器控制器

低电压监控

空气压力检测：在启动和运行时气压开关的功能检测

便捷的远程复位

LGB41...用 与大气式燃气燃气燃烧器

西门子燃烧控制器LGB21.330A27火焰探测器的电气安装：

排除干扰，在信号传输中避免损耗是很重要的。

A.不要将探测器的电线与其他电线安装在一起

线路电容减少火焰信号的级别

使用单独的电缆

B.观测探测器线路所允许的最大长度（参考《技术手册》）

C.有电击危险时，电离探针和点火电极不受保护

D.查找并确认点上海益斯特火电极和电离探针的位置，这样点火的火花不会越过电离探针（超负荷

电危险），也不会影响电离的检查

E.带有电离电流和 UV 监督的火焰探测器的电缆长度必须不超过 20m

F.绝缘电阻

点火探针和地面之间的最小电阻是 50 M?

污染的探测器支架会减小绝缘电阻，从而支持蠕动电流

前提条件不仅是要高质量、耐热的探针电缆的绝缘材料，而且其本身也是这样的电

离探针（陶瓷支架）

G.燃烧器接地必须遵守当地规则；将燃烧器单独接地是不够的

I.带有接地中性导线的燃烧控制器的接线图表。在没有接地中性导线，但有电离电流管理

的网络中，接线柱 2 必须经一个 RC 单元（参考类型 ARC 4 668 9066 0）接地。必须符

合当地法规（例如，对于点击危险 的保护），因为 AC 230 V / 50 Hz 额定电压产生 2.7

mA 的峰值泄漏电流。

小型燃烧控制器的连接附件 参考技术资料 N7201

插入式底座 AGK11.

电缆固定器 AGK65..., AGK66, AGK67...
