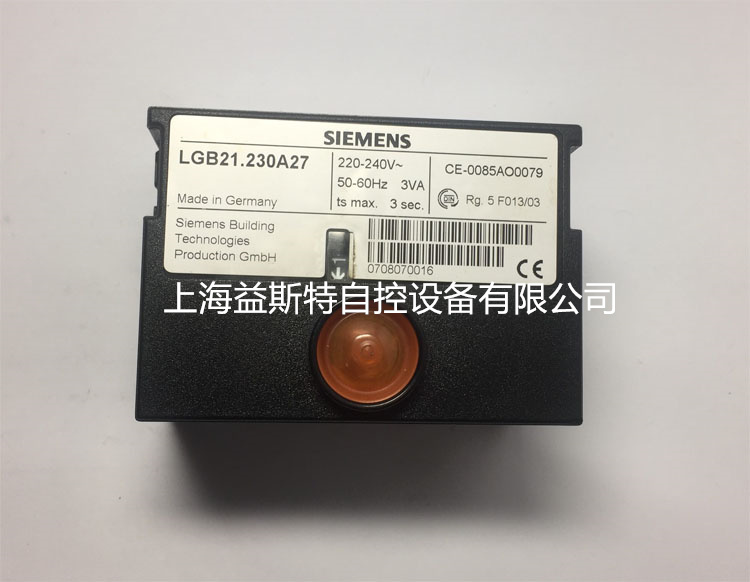

LGB21.230A27西门子控制器

LGB…燃气燃烧控制器

机械式燃烧控制器用于控制单段或双段燃气或气/

油间歇运行的小型（小于350KW）燃烧器具有远程复位，低

电压监控，空气压力检测等控制功能

注意事项：

1、控制器单元和其他电缆必须与高压点火电缆分开安装

2、不要混淆相线和中线

3、安装开关、保险丝、接地等等，都要遵守当地的规则

4、必须确认不超过接线柱所能允许的最大电流量。(参考《技术手册》)

5、不要提供外部的主电压到燃烧控制器的控制输出。

6、从市电电源处用一个 all-polar 开关将燃烧控制器隔离出来，至少留有 3mm 的触点间

隙LGB21.230A27西门子控制器。

7、用一个公制螺和放松垫圈保护底盘下的接地套管。

8、在没有使用风机的情况下，一个 AGK25 必须被连接到控制器的接线柱3 上，否则燃烧器不能可靠启动。

9、为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱 2。如下所示，燃烧器的元件（风机、点火变压器和气阀）如图 7435a14 所列，必须连接到中性导线上。中性导线和接线柱 2 之间的连接是在控制单元底部事先连线。

符合 EEC 指示

- Electromagnetic compatibility EMC (immunity)

- Low-voltage directive

- Directive for gas appliances

89 / 336 EEC

90 / 396 EEC

73 / 23 EEC
