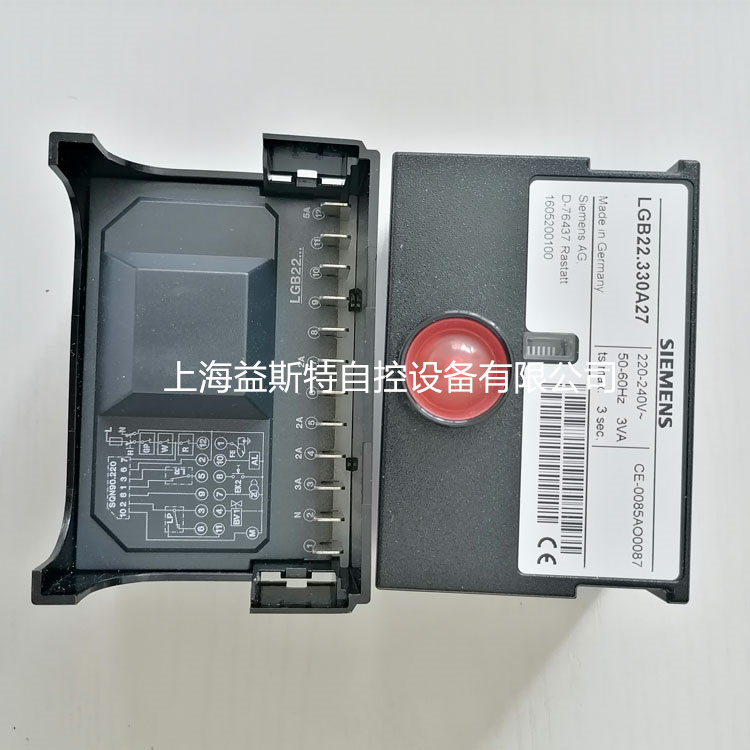

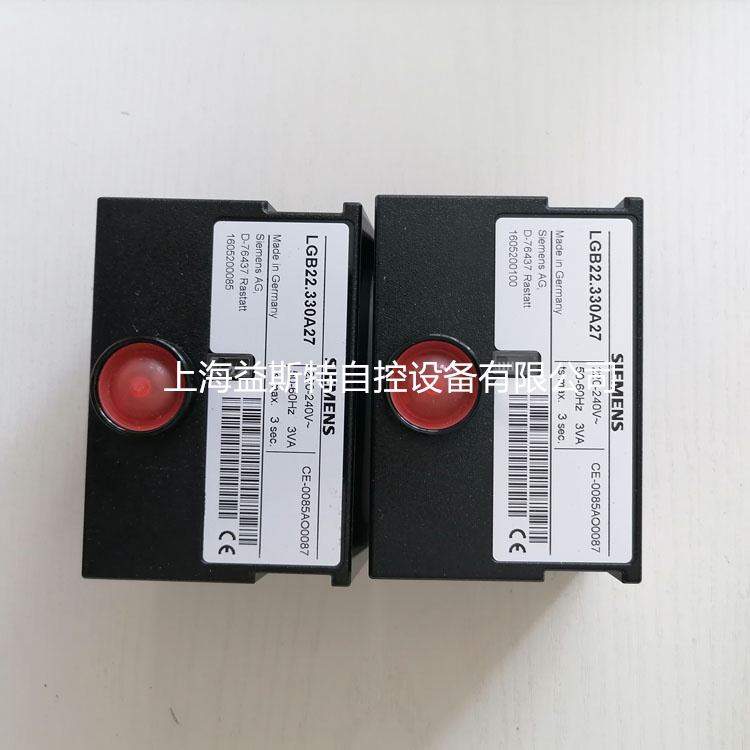

SIEMENS燃烧控制器LGB22.330A27

用于中小容量（350kW ），带风机或不带风机的一段或二段式燃气或燃油/燃气间歇式运行燃烧器控制。

LGB22.330A27用于一段或二段式燃气或燃油/燃气燃烧器在启动和间歇式运行期间的监测控制。

根据选用的控制类型，其火焰监控是通过离子棒，强制通风燃油 / 燃气燃烧器的兰火焰探测器 QRC1...或一个 UV 火焰探测器（带辅助设备 AGQ2 …A27）。

注意事项：

1、不要随意打开、乱动或是改动控制器单元！

2、所有行为（装备、安装和服务工作等）必须由专业人员来完成。

3、在 LGB…的连接区域改变任何接线之前，要使控制器单元完全与主要电源隔离（两级断开）。

4、要给燃烧控制器的接线柱提供充足的保护，确保控制器不会受到电击危险。

5、检查并确保配线正确连接。

6、锁定复位按钮为手动（所需压力不超过 10N），不允许使用其他任何工具或是尖状物体。

7、坠落或撞击会影响到安全功能。这样的控制器单元不能运作，即使它们看起来一点

损害也没有。

在调试前，请先确认线路正确连接。

在调试设备或做维护工作时，请作如下安全检查：

在调试设备或做维护工作时，请作如下安全检查：

a) 燃烧器启动，离子探针开路和火焰探测

器 QRA...或 QRC1...无反应情况下..

在?TSA?结束时锁定

b) 燃烧器运行时模拟火焰消失,立即切断燃

料供应阀.

立即锁定

c)

燃烧器运行时模拟没有 风压（不包括大

气式燃烧控制器）

立即锁定
