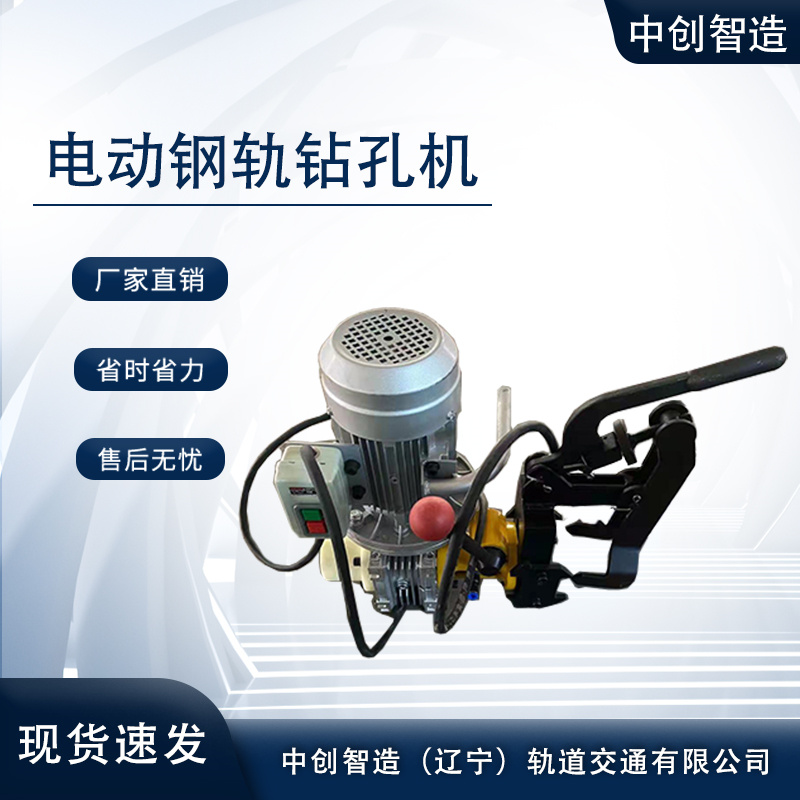

中创智造DZB-32电动空心钻孔机地铁施工

  咨询：中创智造(辽宁)轨道交通有限公司

  座机：零四一二 四八二九七八九

  王经理：一 五 三 零 四 一 二 一 四 五 九

  姜经理：一 五 三 零 四 一 二 一 四 五 二

  王经理：一 六 七 三 一 八 七 一 六 六 六

  姜经理：一 五 五 四 一 二 七 五 零 六 三

  官网：www.zczzgd.com

  工作原理：DZB-32电动空心钻孔机电动机将动力经过一级圆柱直齿轮减速器传传递给主轴，主轴带动钻头旋转，用棘轮扳手转动进给丝杠，使主轴进行进给钻削，达到钻孔的目的。

  主要技术参数

  1、电动机：

  型号 JIZ—SD04-23A

  电压 220V

  频率 50Hz

  功率 1.0kW

  转数 300r/min

  2、主轴转速 114r/min

  3、钻削孔径 Φ32

  4、钻头锥柄 莫氏4号

  5、外形尺寸 950×210×300

  6、整机质量 30.5kg

  使用方法：

  1、DZB-32电动空心钻孔机将麻花钻头安装在主轴钻夹上。

  2、选择与所钻钢轨型号相同的定位块7(此定位块为组合两用定位块，数字50表示50kg/m钢轨用，就要将带数字的面安装在靠近钢轨一侧，其它轨型类推，)安装到前板11上。

  3、将装有冷却液的注水桶放在整机同侧，并把冷却水管插入前板上方进水嘴10。

  4、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。空转一分钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通。

  5、抬起卡紧搬把9，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺母8，直至下压卡紧搬把时能牢固卡紧钢轨(一般情况下，夹具下部两尖部卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把9，装卡牢固后便可进行钻孔作业。

  6、开动电机，在各部件工作都无异常的情况下，用棘轮扳手转动进给丝杠4，即可实施钻孔作业，钻孔时需为注水桶打压以确保冷却液不断注入到钻头上，延长钻头使用寿命。

  7、DZB-32电动空心钻孔机钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度，以免损坏钻头切削刃。

  8、DZB-32电动空心钻孔机孔钻通后，停止对钻头冷却，并用棘轮扳手反向转动进给丝杠将钻头退回，关闭电机。然后抬起卡紧搬把松开卡轨机构，将钻孔机、注水桶搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。

  维护：

  1、使用完毕后应擦拭干净，保持机具的清洁，若长期不用应放置在通风、干燥、无腐蚀性气体的库房内。

  2、长期停用、受潮或雨淋时，在使用前应当用500V兆欧表测量绝缘电阻，其阻值应不小于2.0MΩ。

  3、钻头磨钝后应及时修磨，始终保持钻头锋利。
