IMC磁力驱动离心泵(简称磁力泵)通常由电动机、磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触传递扭矩,在泵轴的动力输入端,由于液体被封闭在静止的隔离异套内,没有动密封因而无泄漏。
IMC系列磁力泵是磁力泵我国联合设计组开发的新型无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当,CQB系列磁力泵形式及基本参数等效用JB/T7742-95《小型磁力传动离心泵》标准,符合Q/BTB01-2001《磁力传动离心泵》企业标准。
IMC系列磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重和各种腐蚀性液体的理想设备。CQB系列磁力泵适用于输送吸入压力不大于0.2Mpa,工作压力不大于1.6Mpa,温度不超过120℃。密度不大于1600kg/m3,粘度不大于30*10-6m2/s的不含硬颗粒、纤维及含有磁性物质液体。

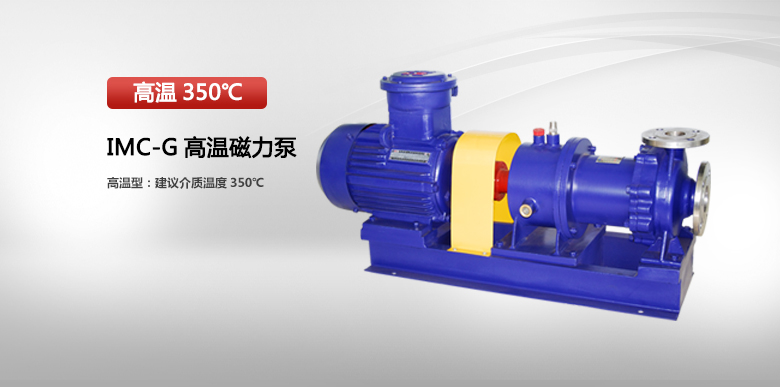

IMC-G高温型磁力泵输送压力不大于1.6MPa,温度不超过350℃,粘度不大于30*10-6m2/s的不含硬质颗粒和纤维的液体。当输送介质系统压力大于1.6MPa时,佰诺泵阀公司可进行特殊设计制造。
型 号
流量Q
(m3/h)
扬程H
(m)
转速n
(r/min)
效率η
(%)
电机型号
电机功率
(Kw)
IMC32-20-125
3.2
20
2900
16
YB90S-2
1.5
IMC32-20-160
3.2
32
2900
18
YB90L-2
2.2
IMC40-25-105
6.3
12.5
2900
20
YB90S-2
1.5
IMC40-25-125
6.3
20
2900
24
YB90L-2
2.2
IMC40-25-160
6.3
32
2900
26
YB100L-2
3
IMC40-25-200
6.3
50
2900
25
YB132S1-2
5.5
IMC40-25-250
6.3
80
2900
20
YB160M1-2
11
IMC50-32-125
12.5
20
2900
34
YB100L-2
3
IMC50-32-160
12.5
32
2900
39
YB112M-2
4
IMC50-32-200
12.5
50
2900
34
YB132S2-2
7.5
IMC50-32-250
12.5
80
2900
25
YB160M2-2
15
IMC65-50-125
25
20
2900
45
YB112M-2
4
IMC65-50-160
25
32
2900
45
YB132S2-2
7.5
IMC65-40-20015
25
50
2900
35
YB160M2-2
15
IMC65-40-250
25
80
2900
37
YB160L-2
18.5
IMC65-40-315
25
125
2900
27
YB200L2-2
37
IMC80-65-125
50
20
2900
55
YB132S2-2
7.5
IMC80-65-160
50
32
2900
55
YB160M1-2
11
IMC80-50-200
50
50
2900
50
YB160L-2
18.5
IMC80-50-250
50
80
2900
45
YB200L1-2
30
IMC80-50-315
50
125
2900
40
YB250M-2
55
IMC100-80-125
100
20
2900
61
YB160M1-2
11
IMC100-80-160
100
32
2900
61
YB160L-2
18.5
IMC100-65-200
100
50
2900
60
YB200L1-2
30
IMC100-65-250
100
80
2900
56
YB250M-2
55
IMC100-65-315
100
125
2900
50
YB280M-2
90
注:0.75KW以上均可配防爆电机,过流部件材质分别有304、304L、316、316L,可按客户要求定制非标准磁力泵。
05
10
2023
IMC-G高温磁力泵 防爆无泄漏化工流程泵 卧式不锈钢离心泵 不锈钢磁力泵 无泄漏化工泵
来源:[上海佰诺泵阀有限公司]
联系人:高先生
手机:13601924298
电话:021-67227887
传真:021-67227887
QQ:739274416
Email:739274416@qq.com
地址:上海上海市金山区揽工路999号
品牌:佰诺
价格:9200.00
元/台
供应地:上海上海市
产品型号:IMC50-32-160PBA-G
