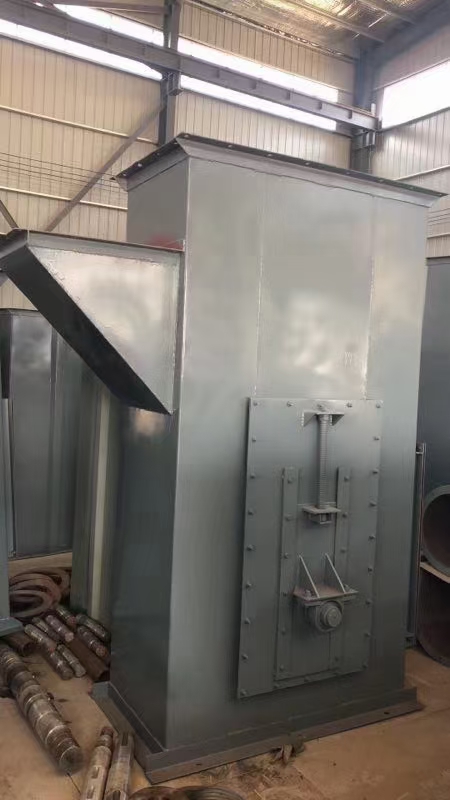

斗式提升机整机包括头部、驱动装置、中间箱体、尾部、提升部件等五大部分。如图1.1所示。其五大部分分别按一定精度设计、制作。zui后经过完美组装，达到使用要求。其作用分别是:头部壳体要保证几何精度和足够的刚度，头轴和头轮要保证足够的强度和运转精度，所选头部轴承及其座要有定的安全系数。

驱动装置的结构和布置必须满足斗式提升机功率和传动的需要，其位置的布局必须考虑到设备的稳定性，其传动方式尽量紧凑、简洁方便维护和检修。尽可


能地减轻驱动装置重量。

中间箱体虽然看起来结构简单，但其精度和刚度要求绝不可忽视，由于一台几十米乃至上百米的斗式提升机要保证运转精度，中间箱体起到了巨大作用。首先它要支撑整台斗式提升机的大部分重量，其抗压强度和运行振动应满足要求；其次十几节甚至几十节中间箱体，要保证安装精度和互换性，就必须在设计、制造中遵循批量生产的原则，要有一定的工装胎具做保证，确保其直线度，法兰平面度、刚性及其对角线精度。

尾部在整台设备的zui下部，它的作用一是要支撑整台设备，使其稳固可靠；二是要确保链条(胶带)的张紧恒定，调节自如；三是尾部要设置观察门和检修安装门，便于链条(胶带)和料斗的安装、检修；四是在尾部根据需要设置料位计、速度检测仪等安全保护装置。
