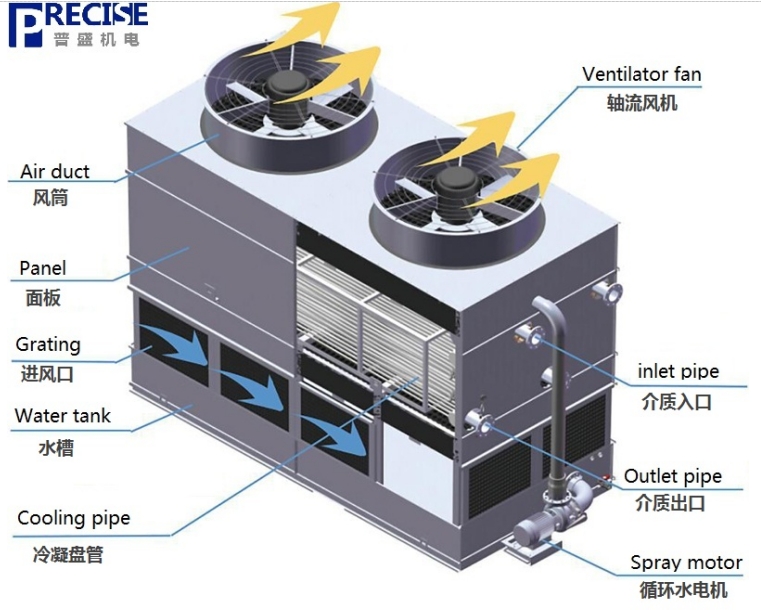

逆流蒸发式冷凝器主要部件包括：上下箱体、喷淋装置、冷凝管、除水器、集水槽、轴流风机、循环水泵。工作运行时，高温制冷剂由上部集管进入冷凝管内，被管外的冷却水冷凝的液体介质从冷凝管下部集管流出。冷却水由循环水泵送至冷凝管上面的喷淋装置，均匀地分布在冷凝管的外表面，形成很薄的一层水膜。经过轴流通风机的引风，空气由箱体下部的侧面进入（空气流和喷淋水的方向相反，故称为逆流式）。喷淋水和空气吸收换热管内热量后温度升高，部分水由液态变为水蒸气，蒸发潜热带走热量，被轴流通风机吸走排入大气。流过换热管的水被侧面进入的空气所冷却，温度降低进入到集水槽中，再由循环水泵送入喷淋系统中继续循环。

主要应用场合：

1、各类氟利昂制冷系统

2、氨制冷系统

3、碳氢类制冷系统

4、其它制冷剂或物料的冷凝
