产品概述：

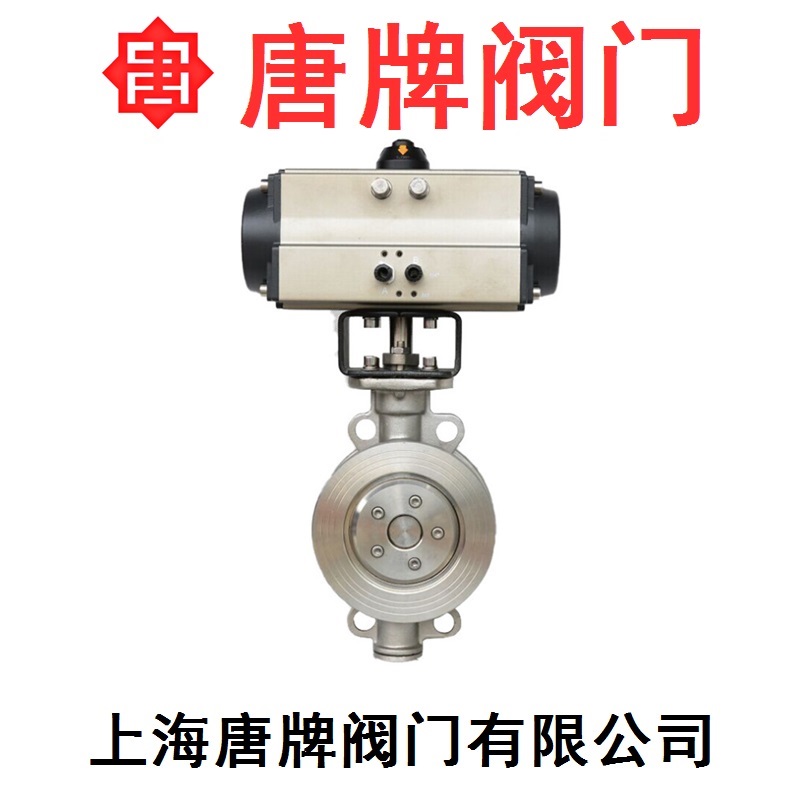

不锈钢硬密封气动对夹式蝶阀D673W-16P唐牌泰科沪工上海阀采用一个“U”型不锈钢密封圈，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有效结合，具有耐高低温、高压、允许介质中有微小颗粒等特点。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的性能，达到延长使用寿命、密封性能可靠的目的。被广泛地应用到高温的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等介质的管道上，是调节流量和截断流体的可靠装置。
产品特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损；
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能；
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损；
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响；
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
执行机构：
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小；
2、气缸选用铝金材料，重量轻、外形美观；
3、可在顶部、底部安装手动操作机构；
4、齿条式连接可调节开启角度、额定流量；
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作；
6、IS05211标准连接为产品的安装更换提供了方便；
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
技术规范：
设计依据
GB标准
ANSI标准
设计标准
GB/12237
ANSIB16.34
结构长度
对夹连接
GB/12221
ANSIB16.10
连接法兰尺寸
GB/9113、JB/T79
ANSIB16.5
试验和检验
JB/T9002
API598
注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。
主要零件材质表：
序号
零件名称
材质
C
P
R
1
内六角螺丝
1Cr18Ni9Ti
1Cr18NI9Ti
1Cr18Ni12Mo2Ti
2
阀盖
WCB
1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
3
垫片
不锈钢+柔性石墨
不锈钢+柔性石墨
不锈钢+柔性石墨
4
阀座
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
5
垫片
不锈钢 +柔性石墨
不锈钢+柔性石墨
不锈钢+柔性石墨
6
蝶板
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
7
园柱销
45
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
8
下盖
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
9
垫片
不锈钢+柔性石墨
不锈钢+柔性石墨
不锈钢+柔性石墨
10
衬套
PTFE+不锈钢
PTFE+不锈钢
PTFE+不锈钢
11
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
12
阀杆
1Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
13
支架
WCB
WCB
WCB
14
键
45
45
45
15
衬套
PTFE+不锈钢
PTFE+不锈钢
PTFE+不锈钢
16
填料
柔性石墨
柔性石墨
柔性石墨
17
压盖
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
18
气动执行器
19
位置指示器
塑料
塑料
塑料
注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。
注：数据 XXX，XXX分别是气动执行器双作用式/单作用式（弹簧复位）。
不锈钢硬密封气动对夹式蝶阀D673W-16P唐牌泰科沪工上海阀（D673H、D673W、D673F、D673Y，气动蝶阀、对夹式蝶阀、金属硬密封蝶阀、铸钢蝶阀、不锈钢蝶阀、碳钢蝶阀、三偏心蝶阀、多层次硬密封蝶阀、弹性硬密封蝶阀、软密封蝶阀、高压蝶阀、高温蝶阀、气动防爆蝶阀、蜗轮蝶阀、沟槽蝶阀、氧气蝶阀、氢气蝶阀、氮气蝶阀、天然气蝶阀、蒸汽蝶阀、自来水蝶阀、油品蝶阀、消防蝶阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供优质蝶阀产品。同时经销：上海阀门厂、沪工阀门、良工阀门、开维喜阀门、泰科阀门、双恒阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、远洋阀门、班尼戈阀门、埃美柯阀门、开滋/北泽阀门、北阀、立信阀门、美科阀门、凯科阀门、中航阀门、欧特莱阀门、凯斯特阀门、中阀控股、凯泰阀门、精嘉阀门、良精阀门、精工阀门、沪航阀门、华通阀门、标一阀门、春江阀门、唐牌阀门等品牌阀门。
*根据不同的阀门扭矩、使用介质选配，不同的执行器型号．其相关尺寸随之变化。
GT系列气动执行器可配至DN600，AW系列气动执行器可配蝶阀至DN200～1600。
