产品概述:

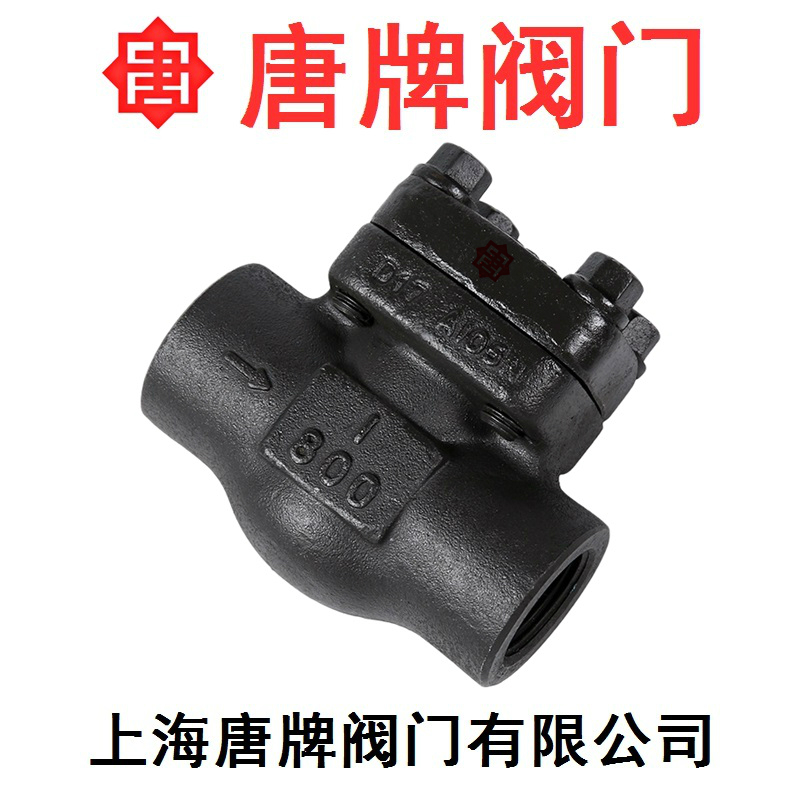

碳钢锻钢焊接止回阀 H61H/H64H 唐牌是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
止回阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。
止回阀还有三种不同的结构设计,分别是:立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰、对焊、螺纹等。
标准规范:
制造标准:按MSS SP-118,BS5352,ANSI/ASME B16.34
试验与验收:按API 598
标识:按MSS SP-25
结构形式:
1.全通径或缩径; 2.立升式止回阀 3.球形止回阀 4.旋启式止回阀 5.可按要求采用弹簧辅助复位 6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖或自密封阀盖 7.承插焊接ANSI/ASME B16.11 8.螺纹端(NPT端)按ANSI/ASME B1.20.1
主要零件材料:
序号
零件名称
美标碳钢CS to ASTM
美标合金钢AS to ASTM
美标不锈钢钢SS to ASTM
Type A 105
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105
A182 F22
A182 F304(L)
A182 F316(L)
2
立升式阀瓣
A276 410
A276 304
A276 F304(L)
A276 F316(L)
3
垫片
Corrugated SS+graphite
SS+PTFE
4
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
5
铭牌
6
螺栓
A193 B7
A193 B16
A193 B8M
A193 B8M
7
球
A182 F304
A182 F304
A182 F304
A182 F304
适用介质
(水、油、气等)W.O.G.etc
(酸类)HNO3,CH3OOH etc
适用温度
-29℃~425℃
-29℃~550℃
-29℃~180℃
注:可按要求采用其他材料 CS=碳钢 AS=合金钢 SS=不锈钢
主要外形连接尺寸mm和重量KG:
通径
缩径RB
3/8
1/2
3/4
1
1 1/4
1 1/2
2
NPS
全径FB
3/8
1/2
3/4
1
1 1/4
1 1/2
2
L
150~800Lb
79
79
92
111
120
152
172
200
900~1500Lb
111
111
111
130
152
172
220
220
H(OPEN)
150~800Lb
61
61
65
79
95
103
118
132
900~1500Lb
65
79
79
97
104
120
139
215
Weights
Bolted
150~800Lb
1.4
1.2
1.5
3.1
3.9
5.6
8.9
12.5
900~1500Lb
1.6
3.4
3.3
5.5
6.0
9.2
12.9
16.2
Welded
150~800Lb
1.1
1.0
1.2
2.9
3.3
4.9
8.1
10.9
900~1500Lb
1.3
3.2
3.1
4.8
5.4
8.5
11.2
14.3
