一、产品概述：

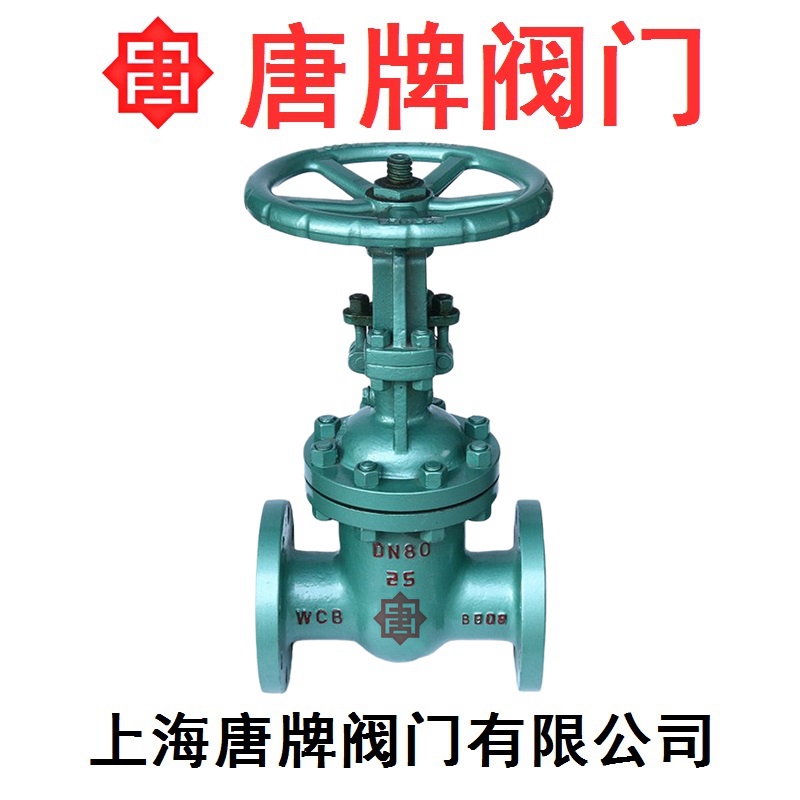

铸钢真空闸阀 NKZ41H/DSZ41H 唐牌连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该真空隔离闸阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
二、结构特点：
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。
三、试验压力：
公称压力
PN/MPa
试验压力/MPa
壳体强度试验
上密封试验
密封试验
1.0
1.5
1.1
1.1
1.6
2.4
1.8
1.8
2.5
3.8
2.8
2.8
4.0
6.O
4.4
4.4
6.4
8.6
7.O
7.0
1O.O
15.O
11.O
11.O
四、使用范围：
产品类型
适用介质
适用温度/℃
NKZ41H
NKZ44H
NKZ944H-C型
NKZ941H
水、蒸汽、空气
≤425
NKZ41H(Y)
NKZ44H(Y)-I型
NKZ944H(Y)-I型
NKZ941H(Y)
水、蒸汽、空气
≤550
五、主要零件材料：
零件名称
阀体、阀盖
阀杆
闸板
密封面
阀杆螺母
填料
紧固件
NKZ44H
NKZ41H-C型
NKZ944H-C型
NKZ941H
WCB
2Crl3
25
H：合金钢
铝青铜
膨胀复合石墨
优质碳钢
NKZ44
NKZ41Y-I型
NKZ944-I型
NKZ941
铬钼钢
20CrlMo1VA
38CrMoAlA
铬钼钢
Y：硬质合金
铬钼钢
铸钢真空闸阀 NKZ41H/DSZ41H 唐牌（NKZ41H、NKZ41Y，真空隔离闸阀、法兰闸阀、碳钢闸阀、铬钼钢闸阀、铸钢闸阀、不锈钢闸阀、手动闸阀、高压闸阀、高温闸阀、硬密封闸阀、电动闸阀、气动闸阀、防爆闸阀、氧气闸阀、氢气闸阀、氮气闸阀、自来水闸阀、蒸汽闸阀、油品闸阀、消防闸阀、沟槽闸阀、天然气闸阀）生产商供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供优质闸阀产品。
