产品概述：

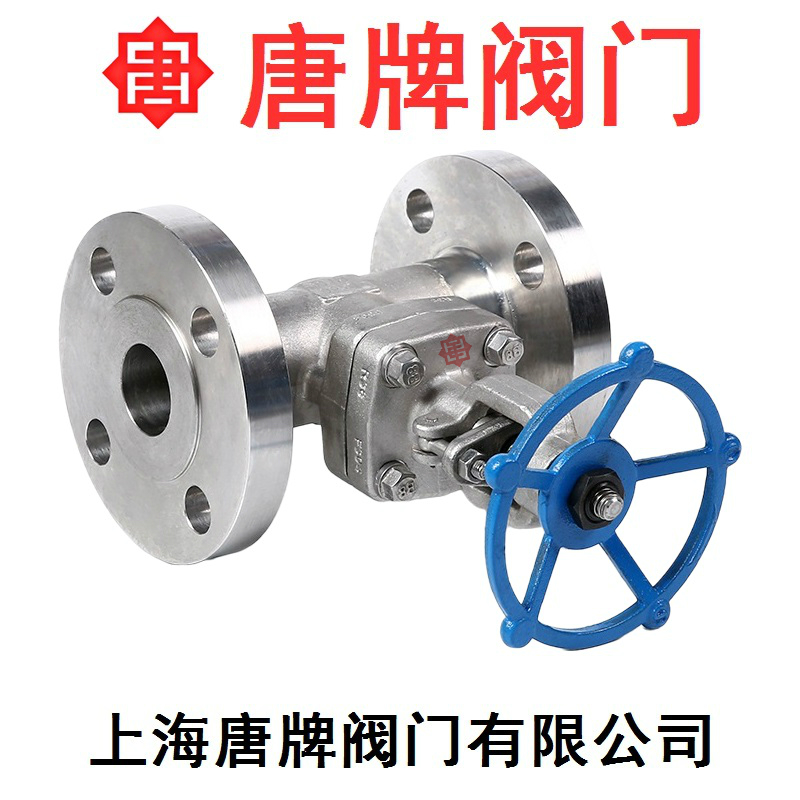

不锈钢锻钢法兰闸阀Z41W-16P唐牌双恒沪工上海阀门厂适用于 Class150 ～ 2500 ,工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上,用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质，尿素等多种介质。Class150～800 锻钢闸阀的阀体与阀盖一般采用螺栓连接，Class900～2500 锻钢闸阀的阀体与阀盖一般采用压力自紧密封结构，结构设计紧凑，密封面堆焊硬质合金或根据用户要求设计。

标准材质细表：

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A276 410 & 430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316夹PIFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(l)

7

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

销钉

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F11

A182 F304(L)

A182 F316(L)

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 410

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A473 431

18

填料

Flexible Graphite

PTFE

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃～425℃

-29℃～550℃

-29℃～200℃

注意：客户需求的其他材质也可采用。密封面料配对由客户要求内件代号决定。

CS=碳钢；AS=合金钢；SS=不锈钢

产品外形结构及长度尺寸mm：

L(RF)

L1(BW)

150Lb

108

117

127

140

165

203

300Lb

140

152

165

178

190

216

600Lb

165

190

216

229

241

292

H

150Lb～300Lb

158

169

197

236

246

283

600Lb

169

197

236

246

283

320

W

100

100

125

160

160

180

重量

150Lb

RTJ

4.5

5.2

8.2

11.5

12.5

20.3

BW

2.8

3.3

5.4

7.1

8.2

12.5

300Lb

RTJ

4.8

6.2

9.3

14

15.5

23.4

BW

3.5

4.4

6.8

8.1

9.2

15.4

600Lb

RTJ

5.9

7.4

10.4

16.2

17.5

28.3

BW

4.5

5.1

8.2

10.5

12.4

20.1

900Lb~1500Lb 标准材质明细表：

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A276 410 & 430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

Corrugated SS+graphite

SS+PTFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

销钉

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F11

A182 F304(L)

A182 F316(L)

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A473 431

18

填料

Flexible Graphite

PTFE

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃～425℃

-29℃～550℃

-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客要求内件代号决定。

CS=碳钢；AS=合金钢；SS=不锈钢

产品外形结构及长度尺寸mm：

NPS

1/2"

3/4"

1"

11/2"

11/4"

2"

L(RTJ)

900Lb～1500Lb

216

229

254

279

305

371

L1(BW)

900Lb～1500Lb

216

229

254

279

305

368

H(开)

197

197

236

246

283

330

W

125

125

160

160

180

200

重量

RTJ

7.2

11.5

15.6

16.2

22.6

32.8

BW

5.2

9.3

12.4

13.8

18.9

27.5

不锈钢锻钢法兰闸阀Z41W-16P唐牌双恒沪工上海阀门厂（Z41H、Z41W、Z41Y，锻钢闸阀、法兰闸阀、手动闸阀、不锈钢闸阀、碳钢闸阀、铬钼钢闸阀、高压闸阀、高温闸阀、硬密封闸阀、电动闸阀、气动闸阀、锻钢防爆闸阀、弹性硬密封闸阀、氧气闸阀、氢气闸阀、氮气闸阀、自来水闸阀、沟槽闸阀、蒸汽闸阀、油品闸阀、消防闸阀、天然气闸阀）供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供优质闸阀产品。同时经销：上海阀门厂、沪工阀门、双恒阀门、开维喜阀门、冠龙阀门、凯科阀门、苏盐阀门、中核苏阀、中石化阀门、泰科阀门、金盾阀门、西门子暖通阀门、霍尼韦尔阀门、良工阀门、远洋阀门、班尼戈阀门等品牌阀门。
