产品概述:

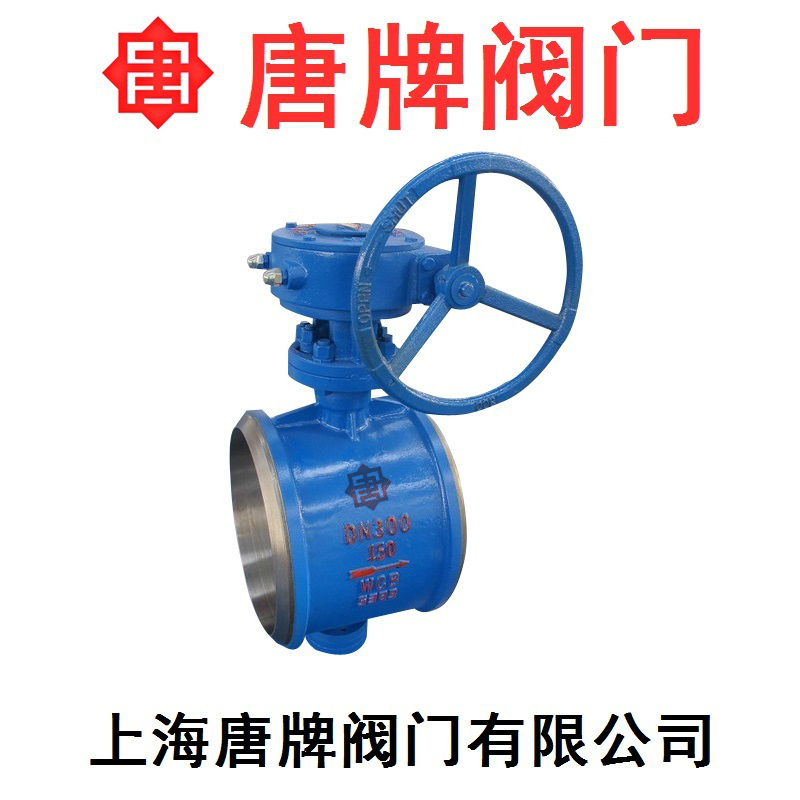

铸钢硬密封焊接蝶阀D363H-16C唐牌双恒沪工上海阀门厂采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
产品特点：
1、采用三偏心蝶阀堪称性能稳定工程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀；
2、由于采用焊接结构，使阀门与管道平面达到密封性能稳定；
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
主要技术参数：
公称通经DN（mm)
DN（100～1200）mm、in4～48
公称压力PN（MPa)
强度试验(1.5×PN)密封试验(1.1×PN)
适用温度
碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质
水、蒸汽、热水、油品
驱动方式
蜗轮传动、电动、气动、液动
压力等级
ANSI150Lb磅级/PN25
焊接标准
GB12224、ANSIB16、25、DIN2559
主要零部件材料：
零件名称
材料
阀体
碳钢、不锈钢、铬铝钢
蝶板
碳钢、合金钢、不锈钢
阀座
不锈钢、钴基硬质合金
轴套
不锈钢
阀杆
不锈钢、特殊材料
填料
柔性石墨
主要外形连接尺寸mm:
公称通经
主要尺寸
公称通经
主要尺寸
in
DN(mm)
L
H1
H
in
DN(mm)
L
H1
H
4
100
190
270
370
18
450
330
535
820
5
125
200
295
390
20
500
350
560
900
6
150
210
308
416
24
600
390
630
980
8
200
230
370
530
28
700
430
670
1100
10
250
250
450
580
32
800
470
800
1300
12
300
270
465
630
36
900
510
850
1370
14
350
290
475
595
40
1000
550
880
1480
16
400
310
505
755
48
1200
630
1000
1690
