产品概述：

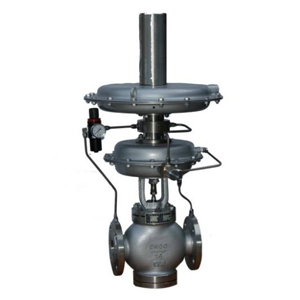

ZZYVP-16B带指挥器自力式氮封阀（储灌氮封）是一款ZZY系列氮封阀，其特别适用于各类大型储罐的气封保护系统，其连接方式有内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍；可广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体，液体及蒸汽介质减压、稳压（用于阀后调节）或泄压、稳压（用于阀前调节）的自动控制。 还可用于工业炉燃烧系统控制两种燃烧气混合比流量或用于氢冷发电机组密封油系统、各种工业炉燃烧系统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调整等场合。
 ZZYVP-16B带指挥器自力式氮封阀（储灌氮封）产品公称压力等级有PN1.6、4.0（MPa）；口径范围DN20～100；流量特性为快开。压力设定在指挥器上通过调节弹簧实现，因而方便、快捷、省力省时，可运行状态下连续设定，且结构简单，维护工作量小。减压比≤4000：1，控制精度高；动作灵敏，密封性好；广泛应用各种工业设备中用于气体减压稳压的自动控制，特别适用于储罐的氮封系统。截止阀作为附件，阀门在工作前关闭此截止阀，以防止超设定压力和杂质进入执行机构，以保护执行机构内的膜片和密封件，及超设定压力而产生阀门整体打坏现象。

控制原理

ZZYVP-16B带指挥器自力式氮封阀（储灌氮封）打开时，当储罐压力稍微低于设定压力时，膜片因为感应压力下降而向下移动，推动气导阀打开，氮气经过孔板、气导阀的出口进入储罐，使储罐内的压力增加，同时气导阀的特殊阀芯室的压力下降，氮气通过内部通道从特殊阀芯室进入主阀阀芯室。工作时通常情况下是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。同时又具有节约能源，压力设定值在运行中可随意调整，采用快开流量特性，动作灵敏、密封性能好，介质压力稳定，调节精度高，泄漏量小等优点。
