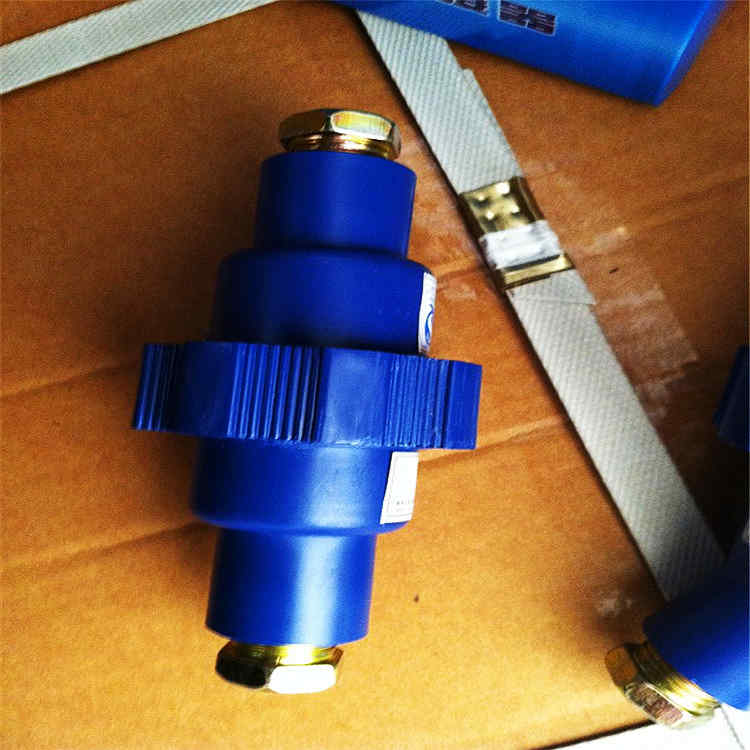

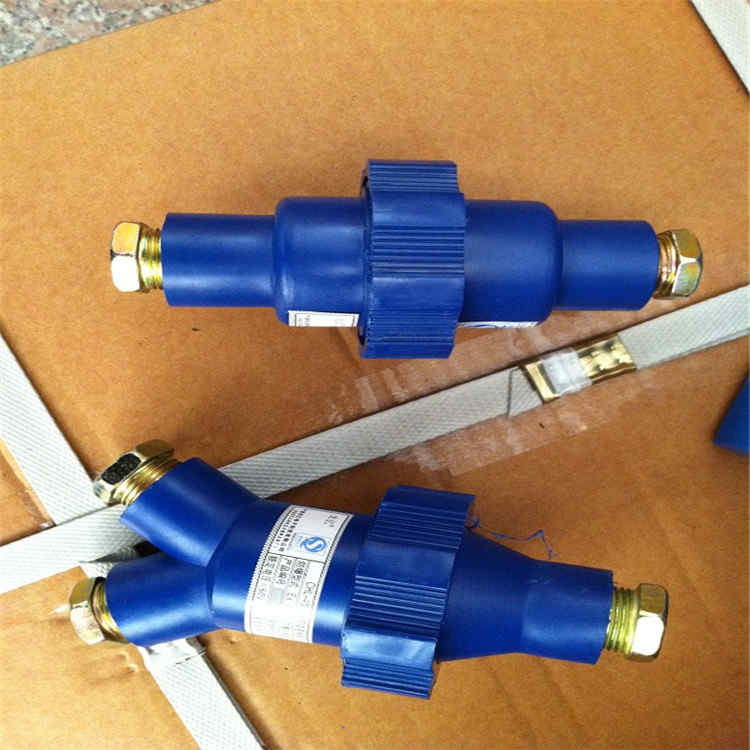

矿用本安型电缆连接器型号图片

本安型煤矿通讯系统化电缆的连接装置，该连接器具有体积小，重量轻，连接方便等特点，主要适用于煤矿中有振动、冲击、淋水及有煤尘与瓦斯等性气体混合物的场合。技术参数：60V，1A，0.01矿用本安型电缆连接器

结构特征：外壳由酚醛胶布料压制而，部件采用金属，其余垫圈、密封圈为塑料件，橡胶件。外形尺寸D50mm×144mm重量150g

安装使用：拧开中间连接套，拨出接插压线装置。旋下电缆压紧螺母，取出密封圈和垫片。根据连接电缆外径，选用相应规格的密封胶圈，也是连接器进出口的内径，有6mm,8mm,10mm,12mm四种（在订货时应注意连接电缆的外径）而确定。

将连接电缆导线串上压紧螺母，垫片和密封圈，分别插入连接座。剥开电缆导线头，插入接线柱，并拧紧压接螺钉。将接插装置套上中间密封圈垫圈，按同一定位糟插好，并拧紧中间连接套。用板头拧紧电缆压紧螺母。检查引线或连接是否牢固。该连接器可放置于如意位置。
