产品概述：

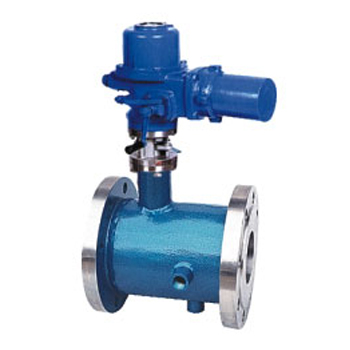

电动保温球阀是采用电动执行机构与直通式夹套保温球阀组成，其具有良好的保温保冷特性，且电动保温球阀的通径与管径相同，同时又能减低管路中介质热量损失。电动执行器采用一体化结构，内置伺服系统，不用另配伺服放大器，可输入4-20mA控制信号或1-5VDC及220VAC电源便可控制运转。夹套保温电动球阀主要用于石油、化工、冶金、食品等系统中，以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构，因而夹套保温电动球阀比一般球阀体积小，重量轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的耐压。
执行器技术参数
电源电压
AC220/380V，50/60Hz
输出力矩
HR：50N·M～2000N·M；HQ：50N·M～3000N·M
动作范围
0～90° 0～360°
动作时间
15秒/30秒/60秒
保护装置
过热保护
环境温度
-30°～60°
手动操作
同附件带手柄、手轮
限位
电气、机械二重限位
防护等级
相当于IP-65
防爆等级
ExdII BT4；特殊要求可定制ExdII BT6
位置测量
可选装开关或电位计
驱动电机
8W/E
进线接口
PE1/2〞进线线锁
零件材料
|
零件名称 |
材料 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫 |
|||
|
阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
|
设计标准 |
ASME B 16.34 GB/T12224 |
|
结构长度 |
ASME B 16.10 GB/T12221 |
|
连接法兰 |
ASME B 16.5、JB/T 79 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
