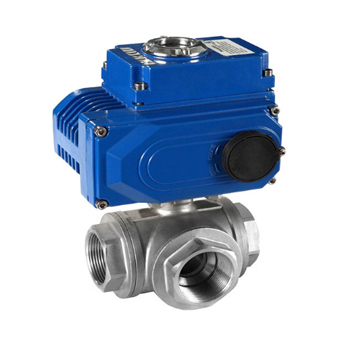

产品概述：Q914/Q915型电动三通内螺纹球阀是渠工公司开发的新型电动三通球阀。标准球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通内螺纹球阀采用HR型、HQ型角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，便可控制运转，实现对工艺介质的比例调节或二位切换控制。
产品特点：
（1）电动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
技术参照：
公称通径DN(mm)
10
15
20
25
32
40
50
公称压力(MPa)
PN1.6、2.5、4.0、6.4 MPa
阀体形式
三段式分体式阀体
连接形式
螺纹式、焊接式
阀芯形式
"O"型球形阀芯
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差
±1%
回差
±1%
死区
≤1%(可调)
可调范围
250：1
配置执行机构
可配HQ、HR等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
连接方式
内螺纹连接
对焊连接
零件名称
阀体阀盖
WCB
CF8(304)
CF8M(316)
WCB
CF8(304)
CF8M(316)
球体、阀杆
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
密封圈、填料
增强聚四氟乙烯、对位聚苯
适用工况
适用介质
水、蒸汽
硝酸等腐
醋酸等腐
水、蒸汽
HNO3等腐
醋酸等腐蚀介质
适用温度
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
零件材料
、油品等
蚀性介质
蚀介质
、油品等
蚀性介质
06
04
2022
电动三通内螺纹球阀 电动三通球阀 电动内螺纹球阀
来源:[北京江森阀门有限公司上海嘉定分公司]
联系人：李先生
手机：13671895111
电话：-
传真：-
QQ：2931671487
Email：
地址：地区
品牌：北京江森
价格：面议
元/个
供应地：
产品型号：Q914/915
