产品概述：

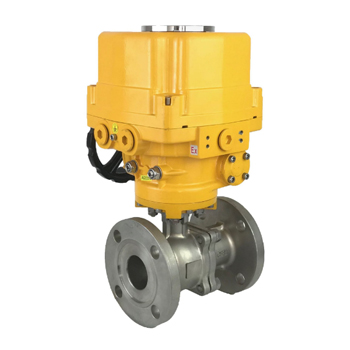

电动防爆法兰球阀有角行程防爆电动执行器及球阀球体组成，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆法兰球阀防爆等级为dⅡBT4、防护等级为IP67、带现场控制装置。电动防爆法兰球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
技术参照
阀体形式
两段式铸造球型阀
公称通径
DN15～300mm
公称压力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准
GB/T9113、 JB/T79、HG20594及其他标准
连接形式
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(锥螺纹、管螺纹)
阀盖形式
整体式
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)
阀内件
|
阀芯形式 |
O型球体阀芯+电子抛光 |
|
流量特性 |
近似快开特性 |
|
阀芯材料 |
不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
|
执行器型号 |
CHR、3810R、DZW、HQ、PSQ |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4(CT5)、手操功能：手柄、手轮 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||
|
动作范围 |
0～90°、0～360° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
死区 |
≤1% |
|||||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||||
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
|
压力等级 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7MPa |
|||||||||
