产品概述：
Q947固定式电动球阀采用固定式球阀与电动执行器组装而成。主要适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，不用另配伺服放大器，输入4-20mA信号及220VAC电源便可控制运转。固定式电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定等优点。
产品特点：
（1）固定式电动球阀采用固定球设计，相对运动部位均采用磨擦系数小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作轻便。
执行器技术参照
电源电压
AC220/380V，50/60Hz
输出力矩
50N·M～2000N·M
动作范围
0～90° 0～360°
动作时间
15秒/30秒/60秒
保护装置
过热保护
环境温度
-30°～60°
手动操作
同附带手柄操作
限位
电气、机械二重限位
防护等级
相当于IP-65
防爆等级
ExdII BT4；特殊要求可定制ExdII BT6
位置测量
可选装开关或电位计
驱动电机
8W/E
进线接口
PE1/2〞进线线锁
设计标准
设计与制造
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验
JB/T 9092、API 598、GB/T13927
主要零件材料
零件名称
零件材料
阀体阀盖
WCB
CF8(304)
CF8M(316)
球体、阀杆
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
密封圈、填料
增强聚四氟乙烯、对位聚苯
适用介质
水、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
适用温度
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)
（2）固定式电动球阀采用全通径或缩径设计，流通阻力小。
（3）固定式电动球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
（4）每个球阀都有两个可动密封座，两个方向也能密封，因而安装时不须考虑介质的流向。
（5）在阀杆与阀体及阀杆与球体之间设置导电弹簧，制止静电打火点燃易燃介质。
（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
06
17
2022

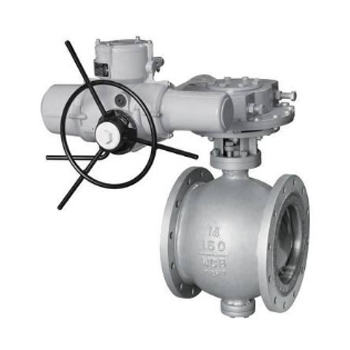

固定式电动球阀 直连固定式电动球阀 不锈钢固定式电动球阀
来源:[北京江森阀门有限公司上海嘉定分公司]
联系人：李先生
手机：13671895111
电话：-
传真：-
QQ：2931671487
Email：
地址：地区
品牌：北京江森
价格：面议
元/个
供应地：
产品型号：Q947
