主要技术参数

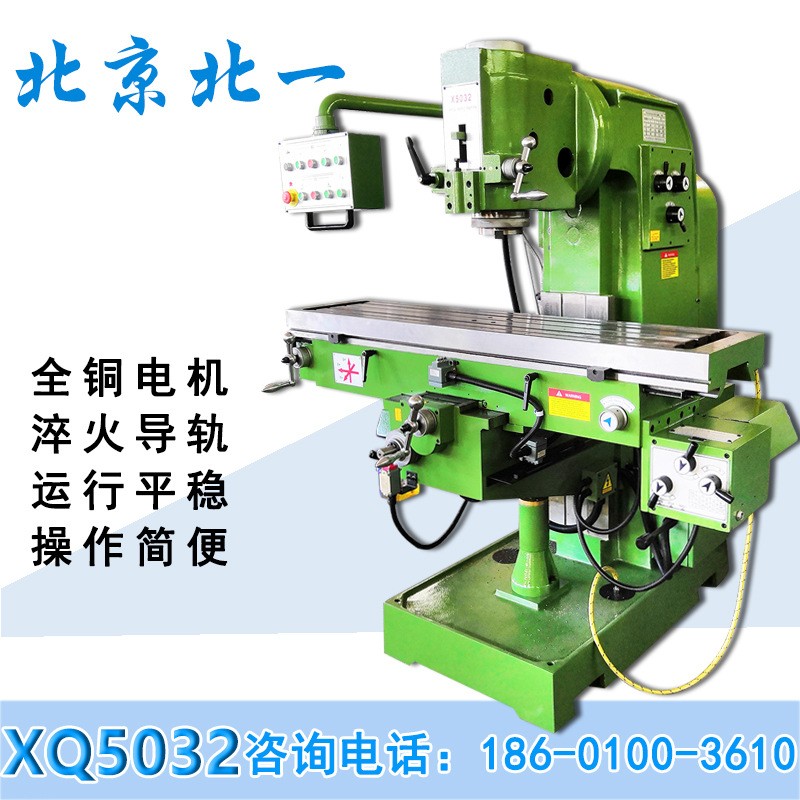

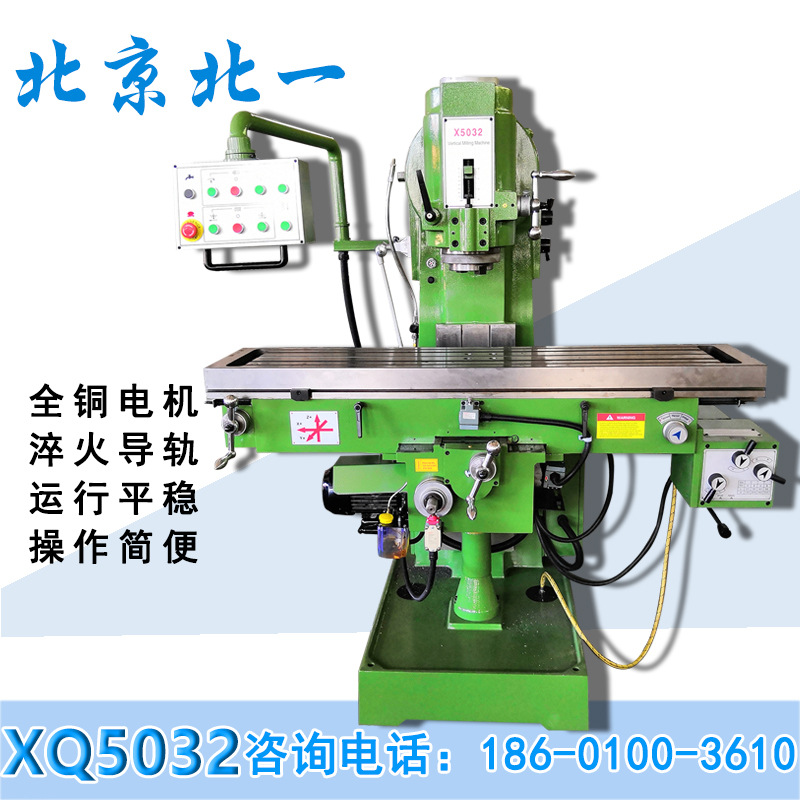

XQ5032

工作台面尺寸mm

1500X320

工作台T型槽数

3

工作台行程

1000/320/420

工作台纵、横向机动进给速度（mm/min>

8级 22-555(快进)

立轴中心至立柱垂直导轨距离（mm）

320

主轴端面至工作台表面距离

60-420

主轴锥度

7：24 ISO50

主轴变速级数及范围（级）（r.p.m）

12级40-1300

机头回转角度

±30度

电机功率KW

4

工作台进给电机功率（KW）

0.75

升降电机功率（Kw）

1.1

冷却泵电机功率（w）

90

机床外形尺寸mm

1600X1700X1800

机床净重(净重)Kg

2

序 号

名 称

规 格

数 量

1

铣卡头

ISO50（4、5、6、8、10、12、14、16）

1套

2

7:24中间套

ISO50/MS4

1

3

活塞油枪

1

4

平口钳

160

1

5

地脚螺栓

M20×500

4

6

双头呆口扳手

S12-14/S17-19/S22-24/S27-30/S32-36

各1

7

内六角扳手

5、6、8、10

各1

8

拉杆

1

9

调整垫铁

160×80

4

10

手柄杆、套

∮10

1

11

使用说明书

1

12

合格证书

1
