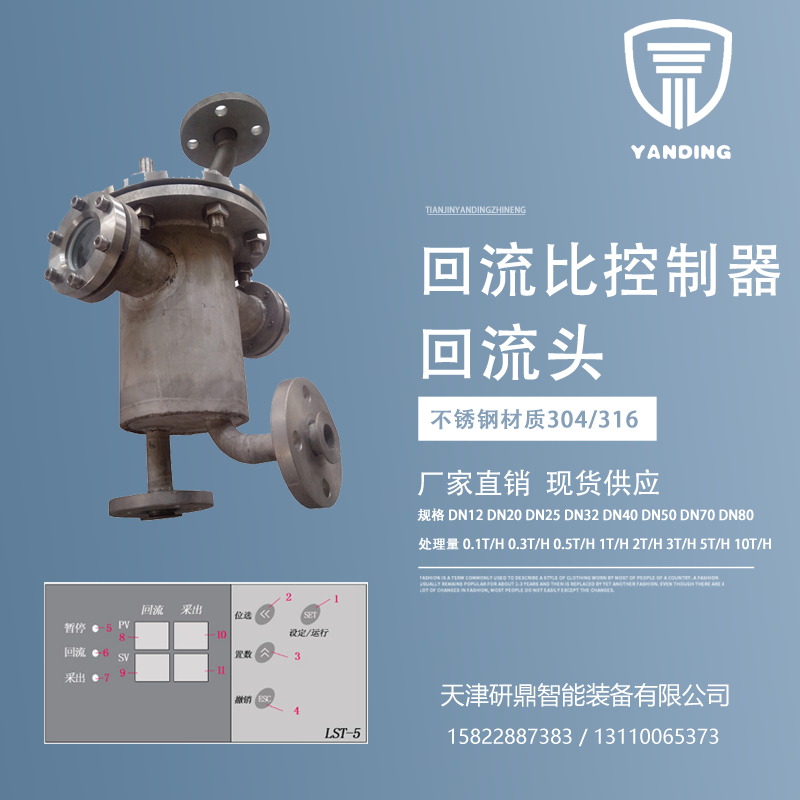

天津研鼎回流比调节器/回流头/回流比控制器

规格型号 筒径尺寸 高度 冷凝液管 采出管 回流管 电源 参考适用塔径
YDHL-0.05 DN125 ≈400mm DN12 DN12 DN12 DC24V 20-50
YDHL-0.3 DN125 ≈480mm DN20 DN20 DN20 DC24V 75-200
YDHL-0.5 DN125 ≈480mm DN25 DN25 DN25 DC24V 250-325
YDHL-1.0 DN125 ≈480mm DN32 DN32 DN32 DC24V 350-500
YDHL-1.5 DN150 ≈520mm DN32 DN32 DN32 DC24V 450-600
YDHL-2.0 DN150 ≈520mm DN40 DN40 DN40 DC24V 550-700
YDHL-3.0 DN200 ≈600mm DN50 DN50 DN50 DC24V 750-900
YDHL-5.0 DN200 ≈600mm DN65 DN65 DN65 DC24V 950-1200

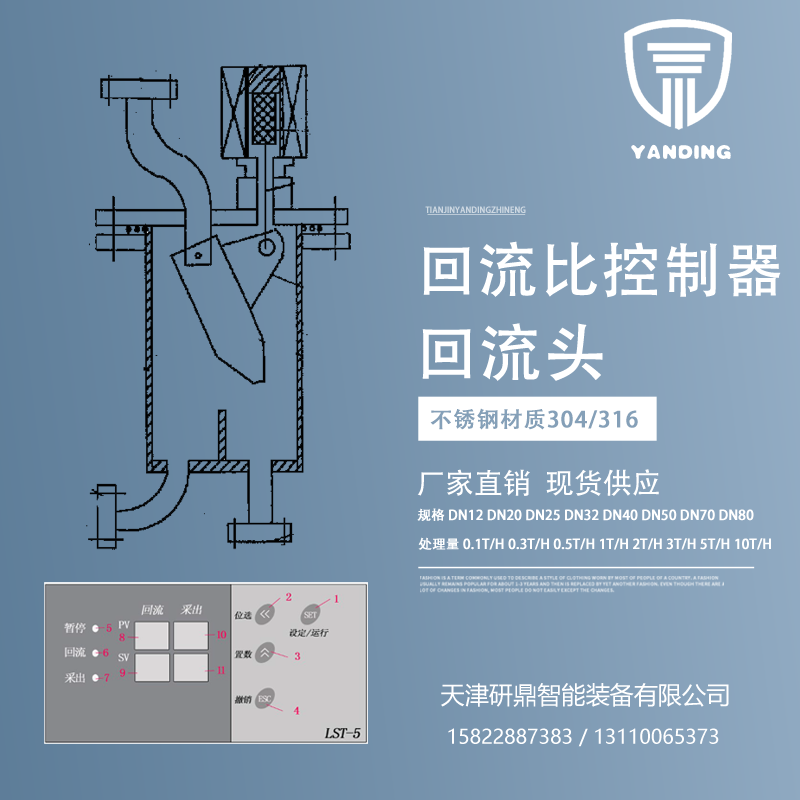

其原理为：防爆磁头内部线圈通电后产生磁力，吸引拉杆向上运动，拉杆向上运动时通过连杆结构拉动分液装置摆动至采出斗，实现液体的采出;断电后依靠拉杆及分液装置自身重量，重新摆回至初始位置，实现液体的回流;循环往复，通过专用仪表控制电路的通断时间，完成液体回流及采出的时间比例控制。

公司自主研发生产的回流比控制器是公司具有自主研发知识产权的精馏回流比控制精密仪器，用于自动控制精馏过程中的回流比参数。和传统回流比控制相比，外观小巧美观，操作方便简单，是目前国内精馏行业的必选产品。 回流头按回流方式分为外回流和内回流两种，材质可以设计为金属（不锈钢201、304、316L等）和非金属（玻璃、四氟 ，聚丙烯等），是专门用于精馏回流和采出控制的专有结构设备，根据选型适合于多种处理量的设备，管口（集液管、回流管、采出管）尺寸规格从DN6～DN 80mm，处理量从0.1公斤～10 吨／小时。金属回流头适用于常规金属设备；非金属回流头专门用于非金属精馏塔，适用于耐腐蚀等有特殊操作要求的精馏设备。

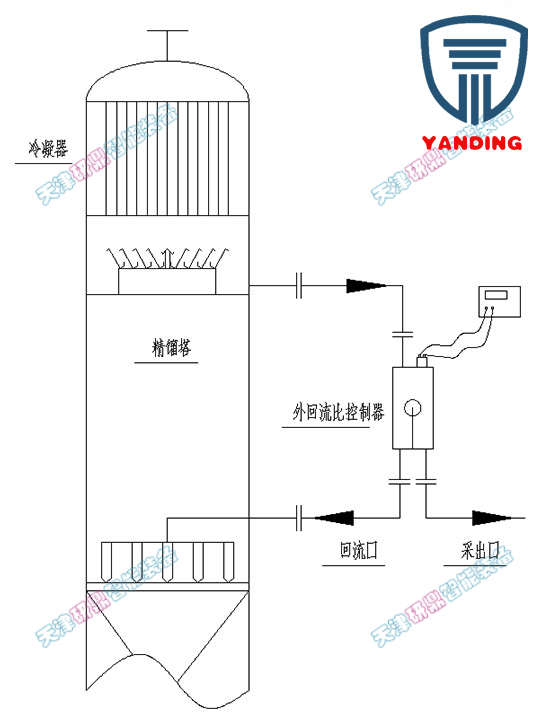

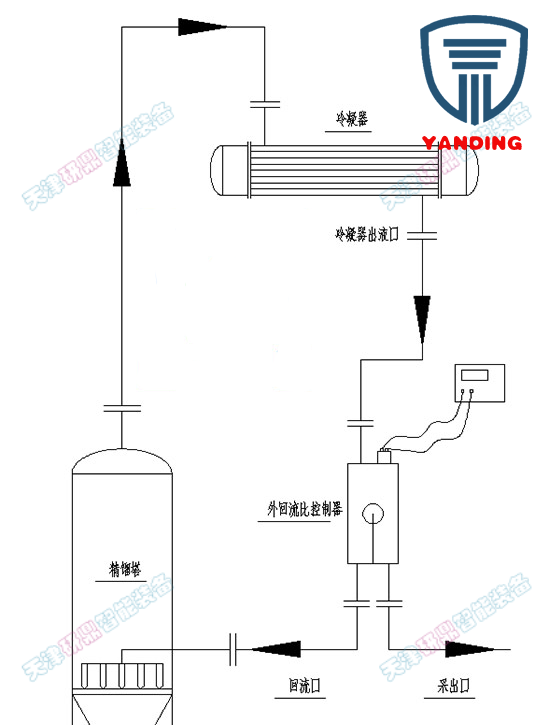

安装示意图
