阀门概述

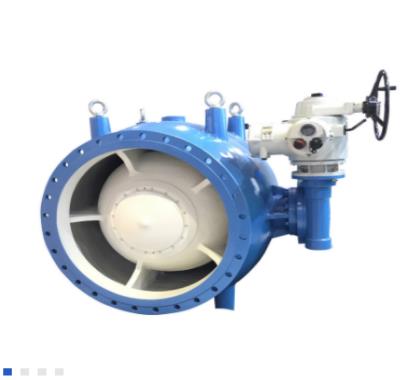

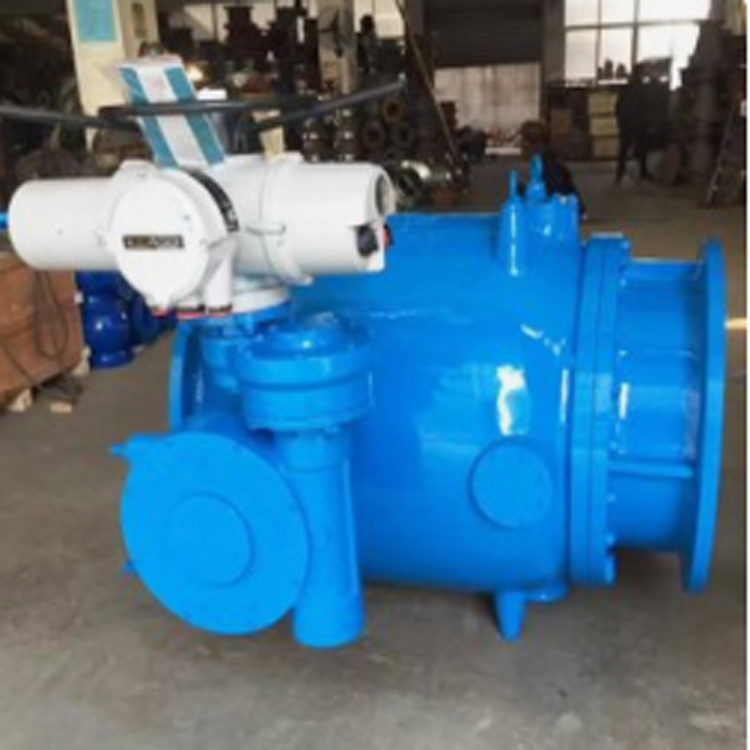

电动调流调压阀为活塞式结构，活塞式流量调节阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。

阀门原理

电动调流调压阀主要有阀体、阀座、活塞、阀轴、曲柄、连杆、驱动销、锥销、轴承和操作机构等零部件组成。活塞 式控制阀通过曲柄连杆机构将阀轴的转动转化为活塞沿导轨的轴向移动，在活塞前后移动的过程中，通过改变活塞与阀 座之间的流通面积来实现流量调节及压力控制。

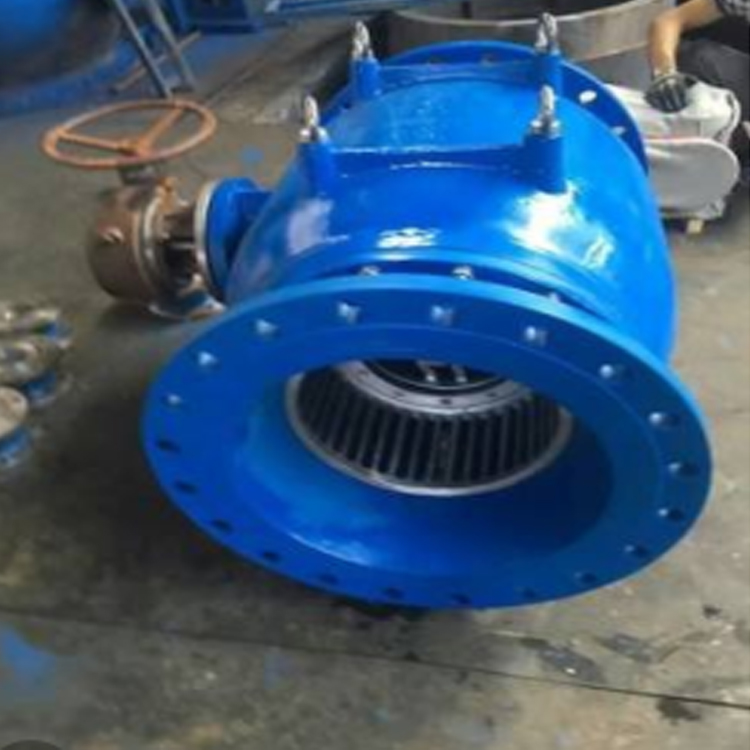

水流从轴向弧状进入阀体，活塞式控制阀内的流道为轴对称形，流体流过时不会产生紊流。无论活塞运动到任何位 置，阀腔内无论任何位置的水流断面均为环状，在出口处向轴心收缩，从而达到很好防气蚀，避免因节流而可能产生的 气蚀对阀体和管道的破坏。

阀门特点

1、电动调流调压阀比传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。2、该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。3、该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。4、该阀的控制系统可采用集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。5、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。6、如控制程度及精度要求不是很高，该阀的控制可以采用手动或普通电动形式。7、可以卧式安装，也可以立式安装。
