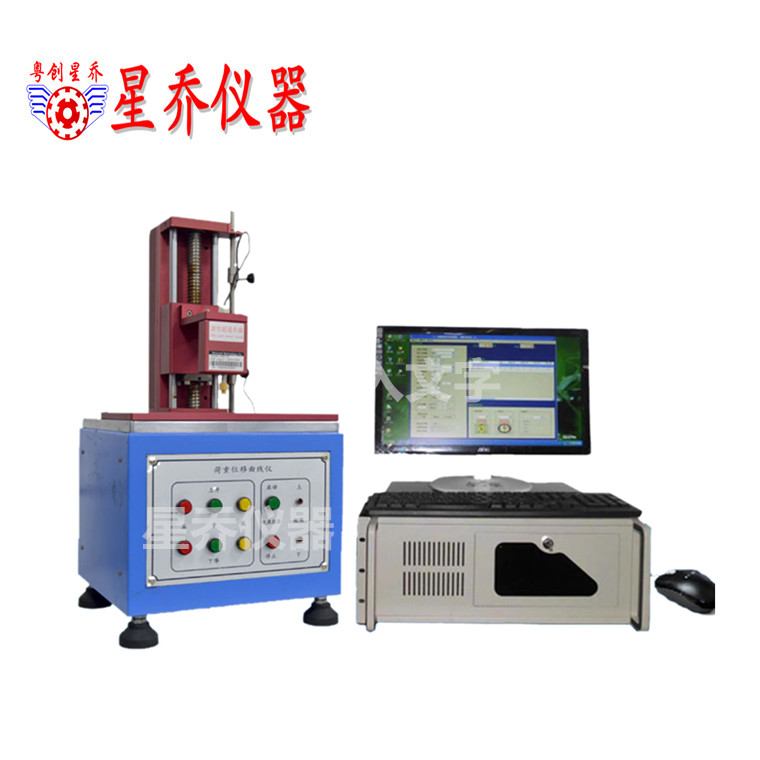

一、荷重位移曲线仪适用范围；

适用于各种按键及开关之(荷重-位移)曲线测试，利用WINOOWS中文视窗画面到设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）S205按键-开关荷重位移曲线试验机采用伺服马达传动,可提供高精度之(荷重-位移)测定,即可得到完全准确之按键及开关曲线试验。

二、荷重位移曲线仪特点；

1、PEAK FORCE、RETURNFORCE、DISTANCE及CLICK率等皆可直接在图上显示数值，不须人工计算。

2、量测曲线图由电脑记忆，可随时放大、缩小。一张A4纸可任意放置N个曲线图。

3、测定项目可输入上、下限规格值，测定结果可自动判定OK或NO。

4、可输入测定行程及荷重，电脑自动控制。

5、检测报表可转换为EXCEL等文书报表格式。

6、检验报表可自动产生，不须再作输入。

7、检验报表抬头内容可随时修改。

8、测试条件皆由电脑画面设定，方便且快速。

9、测试资料储存于硬盘。（每一笔资料皆可储存，不限次数）

10、电脑直接打印及储存力量位移曲线图，检查报表。（不需要方格纸，一般A4纸即可）

11、荷重单位显示N、Ib、g、kg可自由切换。

三、荷重位移曲线仪主要参数；

1、测定荷重：1-10kg（按客户要求所定）

2、分解度：0. 1g

3、测定高度：100mm

4、微调距离：0.01mm

5、测定速度范围：0-100mm/min

6、传动机构：滚珠丝杆

7、驱动马达：伺服马达

8、外观尺寸：300*270*500(W*D*H)mm

9、重量：30Kg（机台）

10、电源：AC110V或220V

四、荷重位移曲线仪操作规程；

1、首先将产品固定在测试冶具上。

2、固定好产品后，将电脑连接好。

3、机械通电，设定所需测试值，机械进行测试。

4、到达测试值机械自动停机，直观测试结果。
