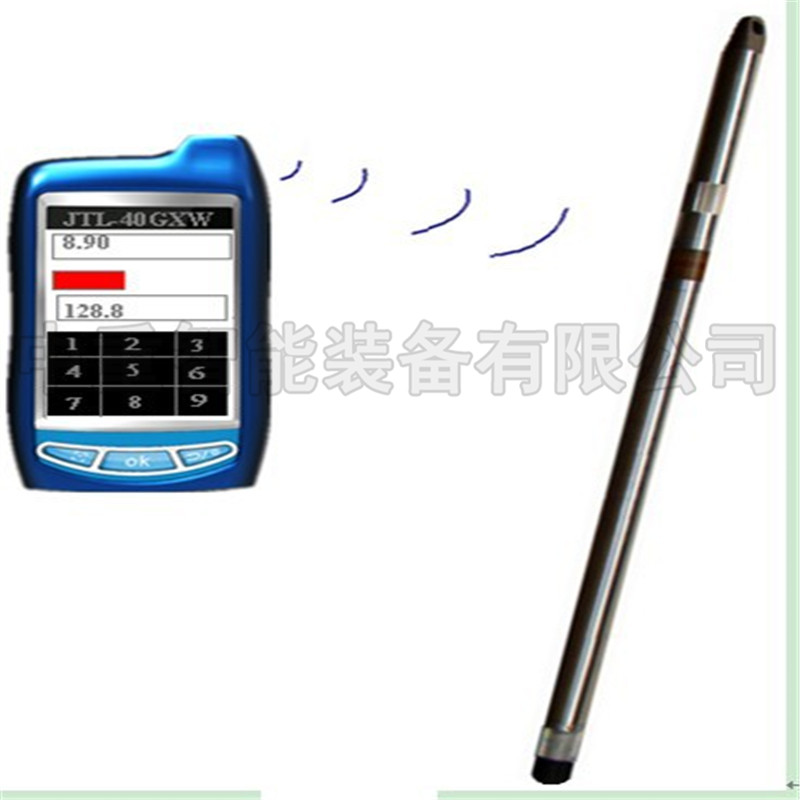

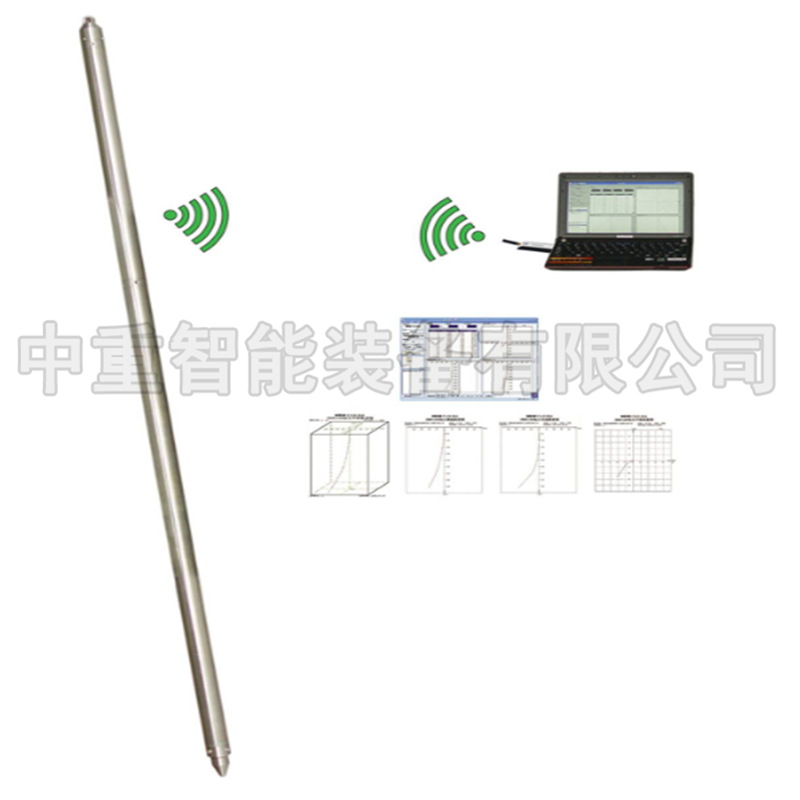

JTL-40GX光纤陀螺测斜仪是为了能适应小直径钻孔质量检测而设计的产品。普通测斜仪中使用指南针或磁敏元件通过测量地磁场来确定钻孔方位，在磁性矿地区或在钢管中，由于指南针或磁敏元件能感应的地磁场受到磁性体的影响，钻孔的方位角就不能确定。因此，在磁性较强的环境中测量方位是采用不依赖地磁场的陀螺仪定向。陀螺仪种类很多，JTL-40GX光纤陀螺测斜仪采用的是光纤陀螺仪，和其它陀螺仪相比，其性能有很大提高。比如框架式机械陀螺仪和硅微机械陀螺仪的零点漂移较大、寿命较短、结构复杂、使用不方便，维修费用高。光纤陀螺仪是一种可以敏感地球转速的高灵敏度传感器，使用时无需在地面进行方向校准，它可以自主寻北，得出的方位值就是钻孔倾斜真北方位角，使用非常方便。它虽然价格较贵，但具有精度高、体积小、重量轻、零点漂移小、寿命长、维护方便等诸多优点。JTL-40GX光纤陀螺测斜仪顶角测量采用重力加速度传感器，和其它类型传感器相比有精度高，性能稳定等特点。JTL-40GX光纤陀螺测斜仪是目前钻孔弯曲测量的好设备。JTL-40GX光纤陀螺测斜仪属于自寻北陀螺测斜仪。自寻北陀螺测斜仪可以称作能在任何地区（南北半球均可）、任何场合（磁性，非磁性，裸孔，套管孔，钻杆中）应用的测斜仪。

主要技术指标

顶角测量范围：0o～45o

测量精度为±0.1o；

 分辨率：0.01o

方位测量范围：0o~360o

测量精度：优于±2o（纬度0o~45o）

测量方式：点测

 寻北时间：≤ 2分钟

测量深度：2000米

工作电源：交流220V±15%；频率50Hz；

电流 ≤1A

 地面仪工作环境：温度：-10℃~+50℃；

湿度：≤90%

地面仪外形尺寸：（330×3280×115）mm；

p;重量：2.5kg

井下仪工作环境：温度：-10℃~50℃；

 耐压：20MPa

井下仪外形尺寸：Φ40×1900mm；

 重量：≤10kg

井下仪输出信号：双极性±12V脉冲编码
