产品概述：

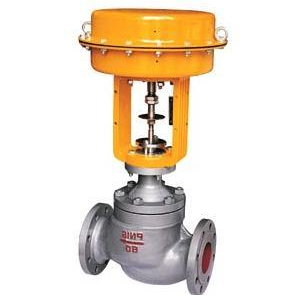

    ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。

结构特点

1．气动套筒调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制（段幅信号）,从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制

2．气动套筒调节阀按作用模式可分；正作用:气闭式-常开型（当信号压力增大时阀位向下位移）,《B型》反作用:气开式-常闭型（当信号压力增大时阀位向上位移）,《K型》气动套筒调节阀采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.

3．直通低流阻套筒阀阀芯采用了压力平衡式阀芯,（双密封面或单密封面）结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.

4．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值:等百分比（对数）性,直线性.
